Montaggio sul balcone

Xiamen Honor Energy produce sistemi e componenti di montaggio solare per diversi ambienti di installazione fotovoltaica, con una gestione della qualità supportata dalla norma ISO 9001 e dai relativi requisiti di conformità del prodotto e del mercato.

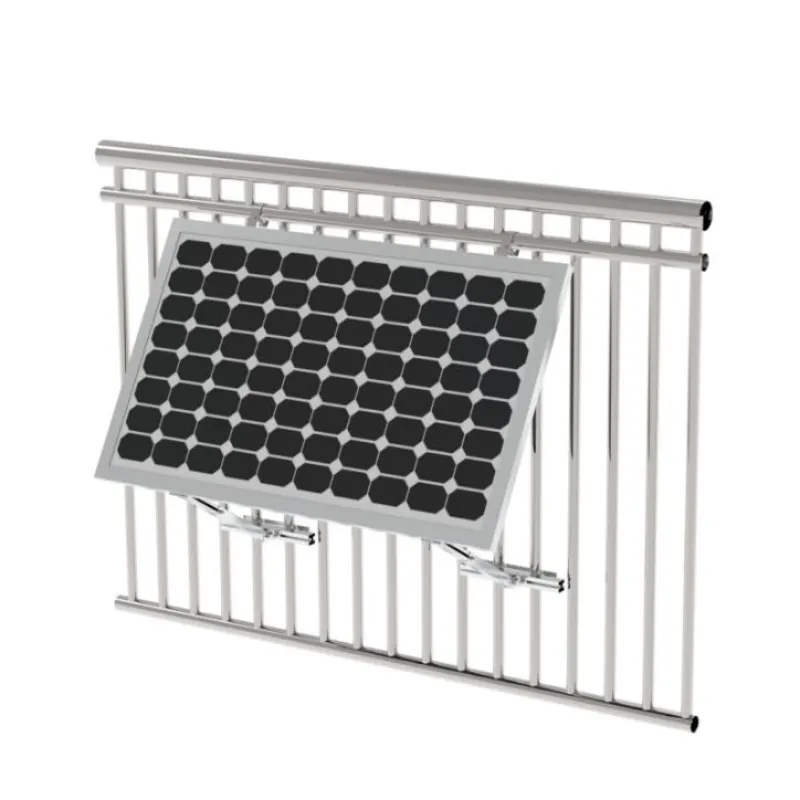

Il montaggio su balcone è progettato per installazioni fotovoltaiche in cui una struttura di montaggio su tetto convenzionale non è pratica. La sua configurazione a morsetto collega la struttura di montaggio del pannello solare alla ringhiera del balcone compatibile, evitando la necessità di forare la ringhiera durante l'installazione.

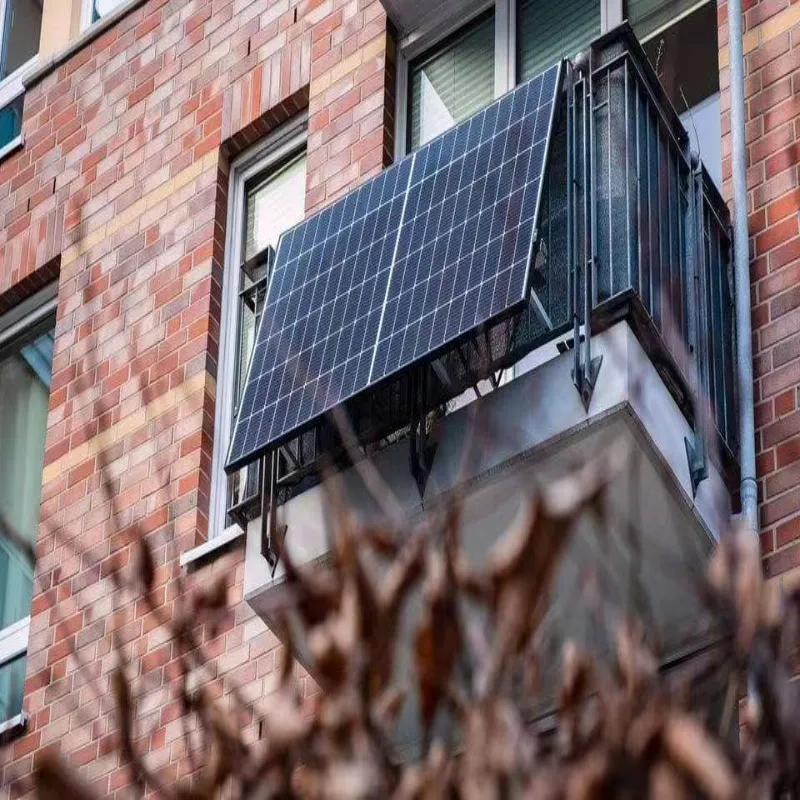

Questa configurazione è particolarmente adatta per installazioni su balconi e terrazze dove lo spazio di montaggio disponibile è limitato o non è auspicabile una perforazione permanente. L'idoneità all'installazione deve essere confermata in base alla struttura della ringhiera, alle specifiche del modulo fotovoltaico, alle condizioni del sito e ai requisiti locali applicabili.

Caratteristiche

Installazione a morsetto

La struttura di montaggio si collega direttamente alle ringhiere dei balconi compatibili senza forare la ringhiera. Ciò riduce il lavoro di modifica strutturale durante l'installazione e fornisce un'opzione di montaggio per balconi dove il montaggio convenzionale sul tetto non è disponibile o non è adatto.

Il sistema è progettato per diametri di ringhiera fino a 52 mm, a seconda del profilo effettivo della ringhiera e della configurazione di montaggio.

Angolo di inclinazione regolabile

Il sistema di montaggio offre un intervallo di inclinazione regolabile da 15° a 30°. L'angolo può essere selezionato in base all'orientamento del balcone, alla disposizione dei moduli, allo spazio disponibile e alle condizioni di installazione.

La struttura regolabile permette inoltre di modificare la posizione del pannello al variare delle esigenze di installazione.

Alluminio AL6005-T5 e acciaio inossidabile SUS304

La struttura di montaggio principale utilizza alluminio AL6005-T5, mentre per componenti e elementi di fissaggio specifici viene utilizzato acciaio inossidabile SUS304.

La combinazione fornisce una struttura di montaggio leggera in alluminio con componenti in acciaio inossidabile selezionati per applicazioni di montaggio fotovoltaico all'aperto. I materiali sono adatti per l'esposizione a lungo termine alle normali condizioni esterne, soggette alle condizioni ambientali del luogo di installazione.

Compatibile con pannelli solari con cornice da 30–35 mm

Il supporto solare per balcone è progettato per pannelli solari con telaio con spessore di 30–35 mm.

Lo spessore del telaio del pannello è un parametro di compatibilità importante, ma la compatibilità finale dovrebbe considerare anche le dimensioni del modulo, il profilo del telaio, il peso e la configurazione di montaggio. Per le applicazioni di progetto, Xiamen Honor Energy può rivedere le dimensioni dei pannelli e delle ringhiere rilevanti prima della produzione.

Uso compatto dello spazio sul balcone

La struttura di montaggio è progettata attorno alla ringhiera del balcone esistente, consentendo l'installazione dei moduli fotovoltaici senza utilizzare una struttura di montaggio sul tetto convenzionale.

Ciò lo rende adatto per balconi, terrazze, cortili e altre applicazioni fotovoltaiche in spazi limitati. La disposizione finale del modulo dipende dalla lunghezza della ringhiera disponibile, dalla disposizione del balcone, dalle dimensioni del modulo e dai requisiti strutturali applicabili.

Durata utile progettata per oltre 20 anni

Il supporto solare per balcone ha una durata prevista di oltre 20 anni.

Il prodotto combina alluminio AL6005-T5 e acciaio inossidabile SUS304 con una struttura di montaggio progettata per applicazioni fotovoltaiche esterne a lungo termine. Xiamen Honor Energy fornisce una garanzia di 10 anni, soggetta ai termini e alle condizioni di garanzia applicabili.

Specifiche tecniche

Domande frequenti:

Q1: Per questo supporto è necessario forare la ringhiera del balcone?

No. Il supporto solare per balcone Xiamen Honor Energy utilizza una configurazione a morsetto che si fissa alle ringhiere dei balconi compatibili senza forare la ringhiera. La struttura della ringhiera e i requisiti di installazione locali devono essere controllati prima dell'installazione.

Q2: Quali pannelli solari sono compatibili con questo supporto per balcone?

Il supporto è progettato per pannelli solari con telaio con spessore di 30–35 mm. La compatibilità finale deve essere confermata anche in base alle dimensioni del pannello, al profilo del telaio, al peso e alla configurazione di montaggio.

Q3: Quali dimensioni della ringhiera sono compatibili con il sistema di montaggio?

La compatibilità specificata per la ringhiera è fino a 52 mm di diametro. La compatibilità effettiva dipende dal profilo della ringhiera, dalla geometria, dallo spazio di montaggio disponibile e dalla configurazione del morsetto.

Q4: Quale angolo di inclinazione può essere regolato?

Il sistema di montaggio offre un intervallo di inclinazione regolabile da 15° a 30°. L'angolo appropriato dipende dall'orientamento del balcone, dalla disposizione dei pannelli, dalle condizioni di ombreggiamento e dai requisiti del sito.

Q5: Quali materiali vengono utilizzati per il supporto solare?

La struttura di montaggio principale utilizza alluminio AL6005-T5 e acciaio inossidabile SUS304. Questi materiali sono selezionati per i requisiti strutturali ed esterni del sistema di montaggio.

Q6: Potete verificare la compatibilità prima della produzione?

SÌ. Xiamen Honor Energy può esaminare le specifiche del modulo fotovoltaico, le dimensioni del telaio del modulo, le dimensioni della ringhiera e i disegni di progetto per determinare se la configurazione di montaggio standard è adatta.

Controllo di fabbrica e qualità

Xiamen Honor Energy produce componenti di montaggio solare attraverso processi di produzione e ispezione controllati che coprono l'ispezione dei materiali, la formatura o la lavorazione, il trattamento superficiale, l'assemblaggio e la verifica finale.

Il controllo di qualità si concentra su:

Il controllo dei materiali e delle dimensioni aiuta a mantenere la coerenza tra i componenti di montaggio e la configurazione di installazione FV prevista.

Per gli ordini di progetto, le specifiche del prodotto e i requisiti di montaggio possono essere esaminati in base al modulo, alla ringhiera e alle condizioni di installazione applicabili.

Le opzioni di imballaggio includono pallet in legno e pallet in acciaio per l'esportazione, con il metodo di imballaggio selezionato in base alle dimensioni, alle quantità e ai requisiti di trasporto dei componenti.

Certificazioni

Xiamen Honor Energy opera secondo un sistema di gestione della qualità ISO 9001 per le sue attività produttive.

I requisiti rilevanti del prodotto e del mercato includono:

· Sistema di gestione della qualità ISO 9001

· Requisiti di conformità relativi alla CE

· Requisiti relativi al JIS, ove applicabile

La documentazione di conformità applicabile dipende dalla configurazione del prodotto, dall'applicazione di installazione e dal mercato di destinazione.
