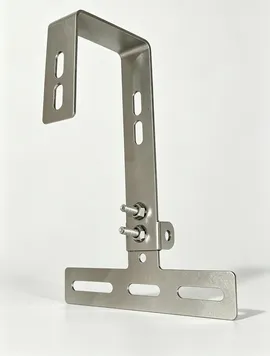

Gancio per tetto in tegole solari di tipo T regolabile a doppio bullone

Materiale

Questo tipo di gancio per tetto in tegole solari di tipo T regolabile a doppio bullone dal fornitoreXiamen onora l'energiaadotta rigorosamente: acciaio inossidabile SUS304;

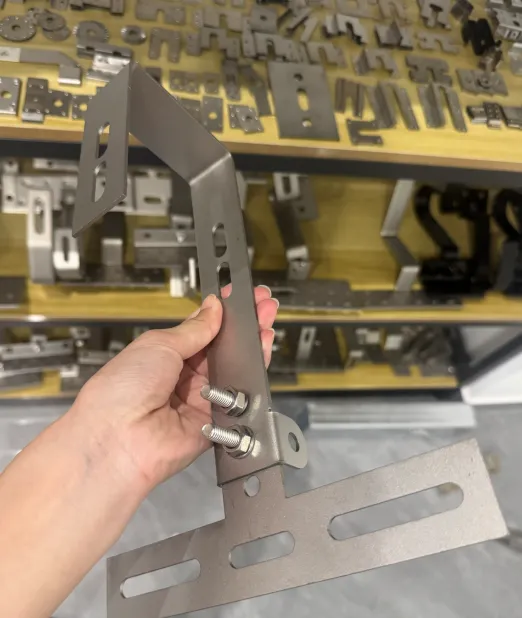

È disponibile anche la lega di alluminio con finitura verniciata a polvere (nella foto la versione verniciata a polvere grigia).

Caratteristiche strutturali

· Doppi bulloni di bloccaggio: fissano il braccio verticale e consentono un'ampia gamma di regolazioni dell'angolo, adattandosi perfettamente alle piastrelle di forma irregolare con grandi differenze di altezza, come piastrelle spagnole, piastrelle a forma di S e piastrelle smaltate.

· Fori asolati sul braccio verticale: consentono la regolazione dell'altezza verticale.

· Base a forma di T con fessure allungate: supporta la regolazione fine orizzontale per un fissaggio stabile alle travi del tetto.

· Aletta superiore piegata: per il collegamento con le guide di montaggio solari.

Differenza dal normale gancio per piastrelle di tipo T

Questo gancio per tetto in tegole solari di tipo T regolabile a doppio bullone è dotato di una sezione superiore piegata ad angolo, che offre una corsa di regolazione dell'angolo molto più ampia. È appositamente progettato per tetti con tegole profondamente curve.

Il vantaggio

·  La regolazione in 3 direzioni (altezza, posizione orizzontale e ampio angolo di escursione) si adatta a tegole irregolari e profondamente curve come tegole spagnole, tegole a S e tegole smaltate

· I doppi bulloni di bloccaggio garantiscono un fissaggio angolare stabile per tetti resistenti e con inclinazione irregolare

· Realizzato in robusto acciaio inossidabile SUS304 (alluminio verniciato a polvere opzionale), spessore 3-4 mm per un'elevata portata e resistenza al vento

·  I fori asolati allungati riducono notevolmente la difficoltà di installazione in loco

· Garanzia di 10 anni con una durata di servizio di 25 anni, ben collaudata per i progetti solari del Sud-est asiatico

Come installare il gancio per tetto in tegole solari di tipo T regolabile a doppio bullone

1. Posiziona il punto di installazione sulle travi del tetto e solleva la tegola.

2. Fissare la base a forma di T sulle travi. Le fessure allungate consentono la regolazione fine orizzontale.

3. Allentare i bulloni sul braccio verticale e far scorrere il gancio su e giù per impostare l'altezza corretta.

4. Regola l'angolo dell'aletta piegata superiore allentando i doppi bulloni di bloccaggio. Stringere saldamente entrambi i bulloni una volta ottenuta l'angolazione corretta.

5. Montare le guide solari sull'aletta del gancio superiore con i bulloni. Ricontrolla il livello.

6. Ripristina le piastrelle ed esegui un trattamento impermeabile nel punto di penetrazione.

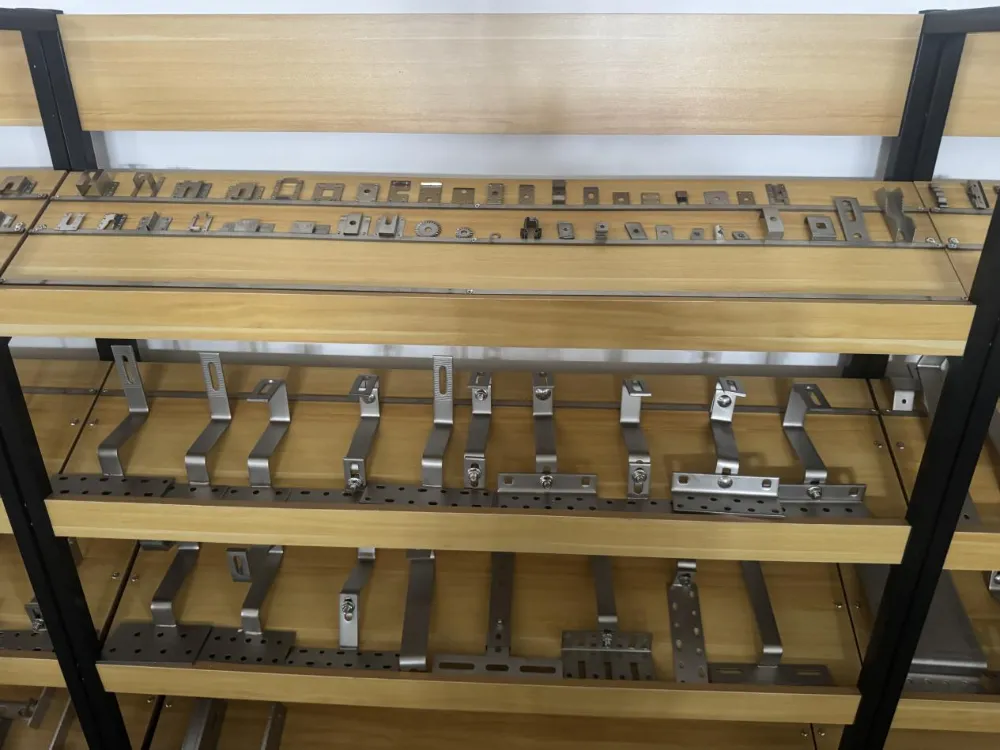

La serie di ganci per tetto in tegole solari regolabili

Disponiamo di un'ampia varietà di staffe di montaggio regolabili. Non esitate a contattarci per qualsiasi richiesta.
