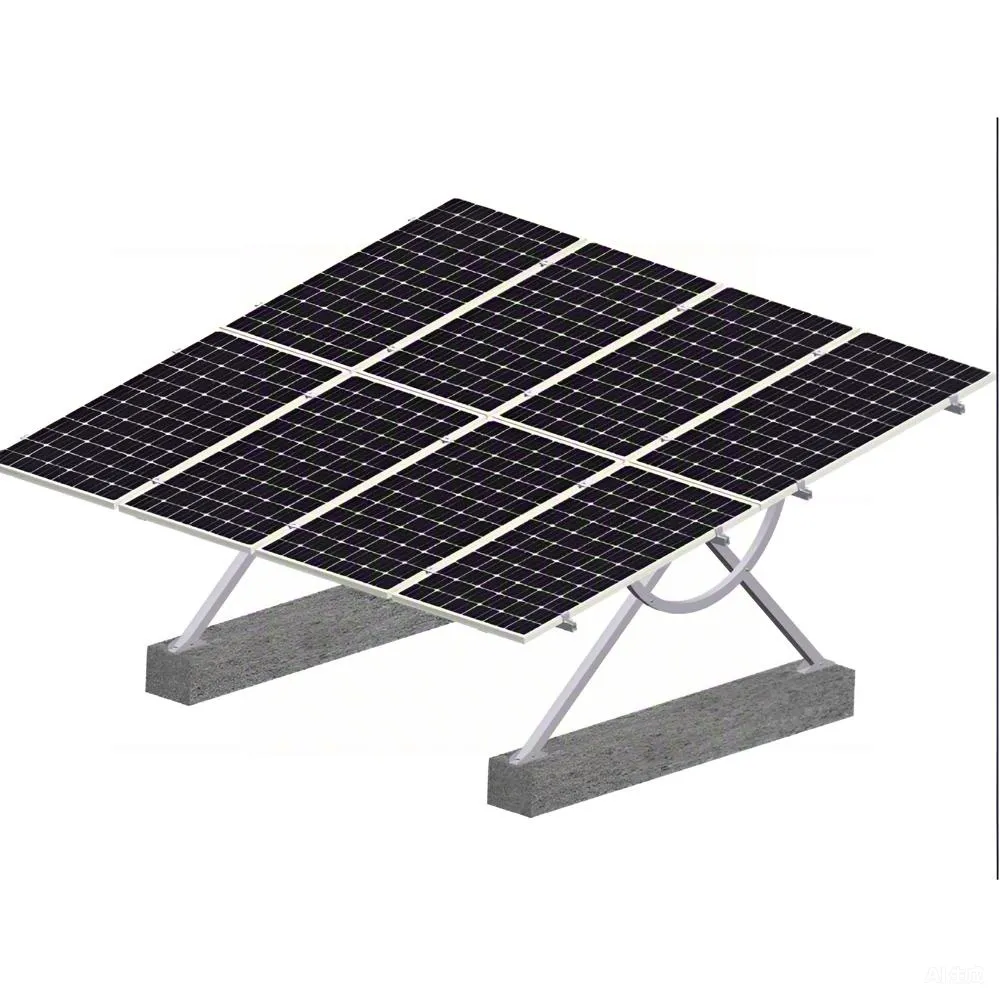

Supporto da terra in acciaio al carbonio con inclinazione manuale regolabile e facile da usare

Il supporto da terra in acciaio al carbonio regolabile con inclinazione manuale di facile utilizzo prodotto dal sistema Xiamen Honor Energy è costruito principalmente in acciaio al carbonio, che possiede intrinsecamente un'eccellente resistenza e capacità di carico, consentendogli di supportare stabilmente le apparecchiature installate su di esso, come i moduli fotovoltaici in scenari applicativi comuni.

Il supporto a terra in acciaio al carbonio con inclinazione regolabile è una struttura di supporto a terra realizzata principalmente in acciaio al carbonio, la cui caratteristica principale è la capacità di regolare in modo flessibile l'angolo di installazione.

Specifica

Ambienti applicativi adatti

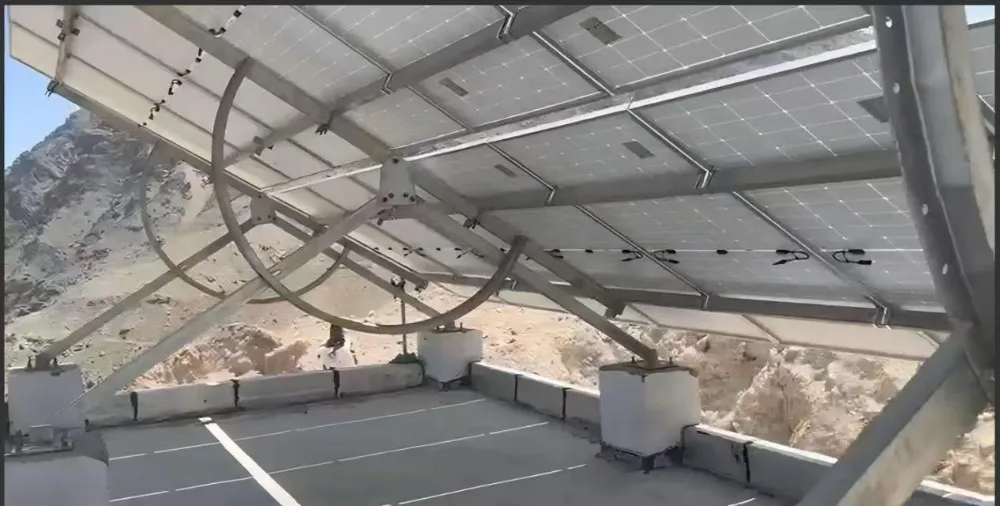

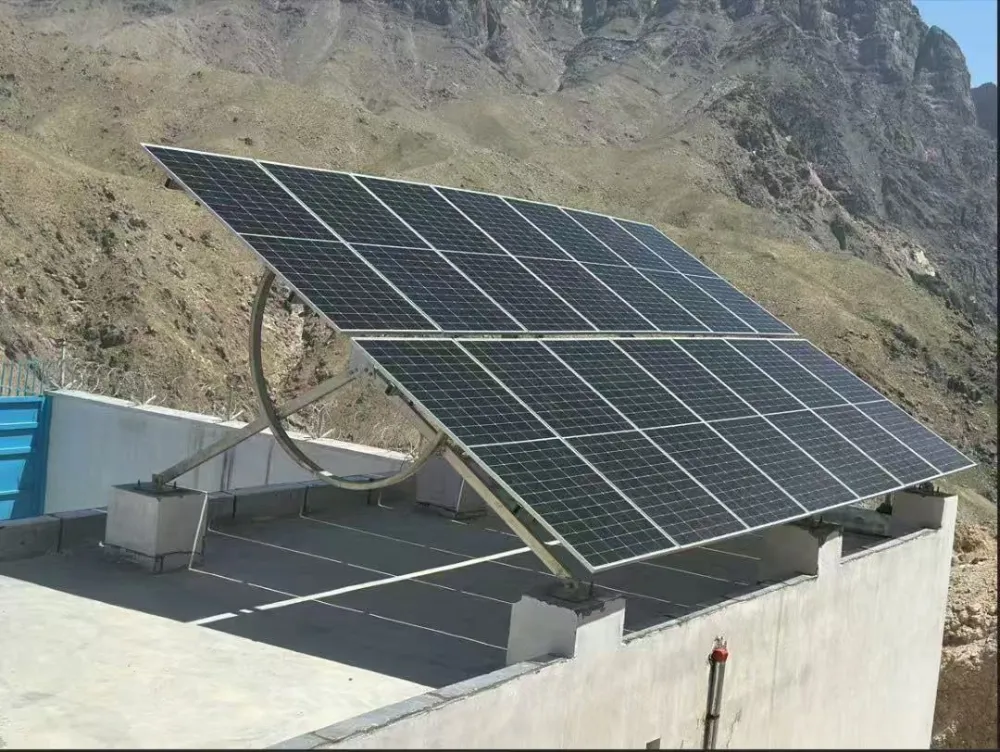

1. Tetti piani in calcestruzzo per edifici commerciali e industriali

Non sono ammessi fori sul tetto e danneggiamenti del manto impermeabile; non è possibile adottare ancoranti chimici. Il sistema si basa su contrappesi in cemento per il sostegno del carico e l'angolo di inclinazione del modulo può essere regolato manualmente in loco tramite morsetti a forma di arco.

2. Richiede la regolazione fine dell'inclinazione in loco in base alla latitudine locale

I supporti da terra in acciaio al carbonio ad angolo regolabile possono essere regolati manualmente più volte in loco.

I bulloni possono essere allentati in seguito per reimpostare l'angolo di inclinazione per una migliore produzione di energia.

Ideale per progetti fotovoltaici commerciali, industriali e distribuiti.

Non adatto per centrali elettriche terrestri di livello GW, a causa del pesante carico di lavoro di regolazione manuale.

3. Siti in cui le strutture esistenti non dovranno essere danneggiate

Tetti o terreno pavimentato dove il proprietario vieta perforazioni che danneggerebbero gli strati impermeabili o la pavimentazione.

Il vantaggio

L'angolo del supporto da terra in acciaio al carbonio ad angolazione regolabile può essere regolato per adattarsi al modo in cui entra la luce. È in acciaio al carbonio con uno strato di zinco, quindi regge bene, non arrugginisce e funziona benissimo all'aperto. Inoltre, configurarlo è semplice: ti fa risparmiare tempo e fatica.

Possiamo progettare supporti inclinabili regolabili personalizzati in base alle dimensioni del sito, alla quantità di pannelli solari e alle condizioni climatiche locali fornite dai clienti e analizzare l'efficienza di utilizzo dell'energia solare per i clienti.

Il nostro design tiene conto anche della forza necessaria per la regolazione manuale, garantendo agli utenti la possibilità di regolare facilmente l'inclinazione senza ulteriori sforzi.

L'installazione

1. Innanzitutto, segna dove devono andare le parentesi per capire i loro punti esatti.

2. Fissare la base utilizzando i tasselli ad espansione per bloccarla al suolo.

3. Metti insieme la staffa principale: collega i pali verticali e le traverse.

4. Applica il regolatore dell'angolazione e impostalo sull'inclinazione necessaria. 5. Stringi bene tutti i pezzi e assicurati che nulla traballi.

La certificazione

Disponiamo di certificati TUV, CE e JIS. Il controllo completo della qualità del processo copre la materia prima fino ai prodotti finiti. Il nostro team tecnico e commerciale fornisce supporto completo ai clienti fotovoltaici globali.

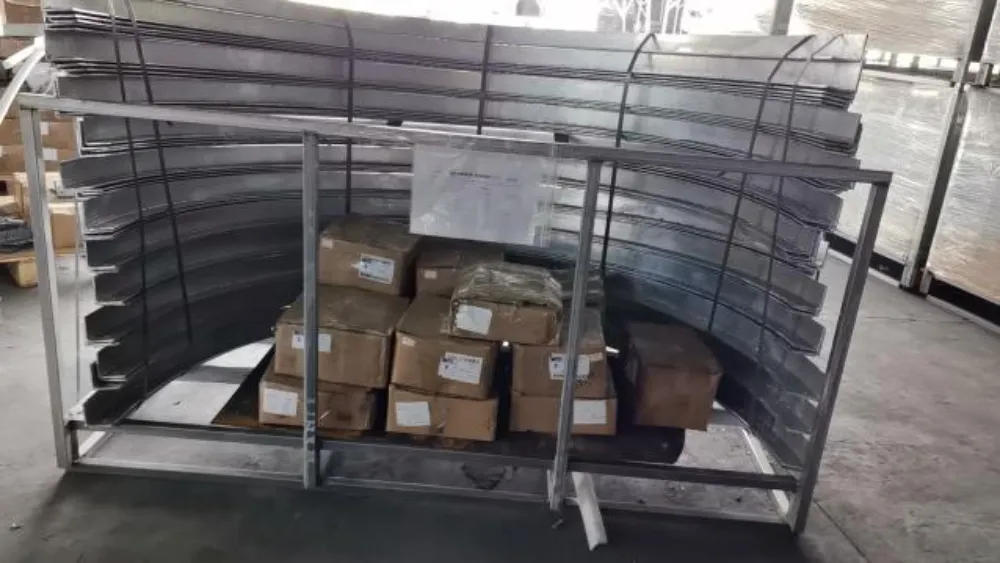

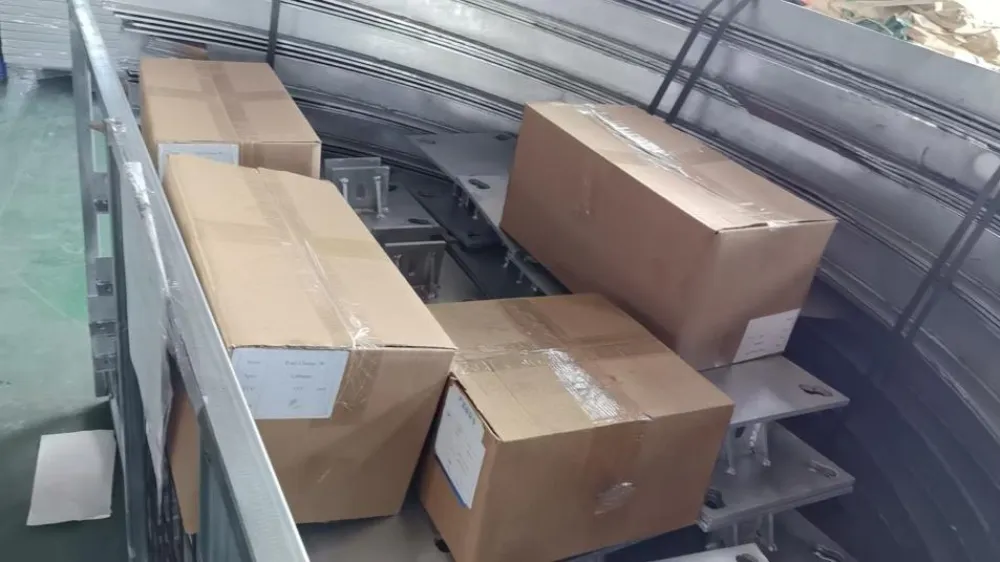

L'imballaggio

Tutti i nostri prodotti vengono spediti con pallet in acciaio o legno, che proteggono le strutture di montaggio dalle deformazioni per un facile trasporto. I piccoli componenti sono imballati in cartoni.

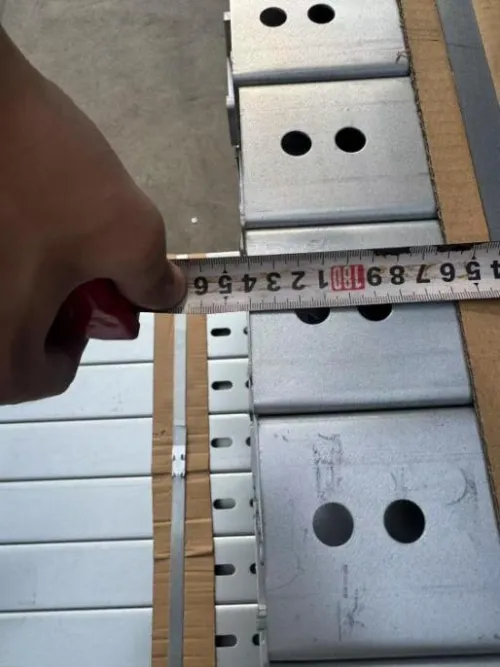

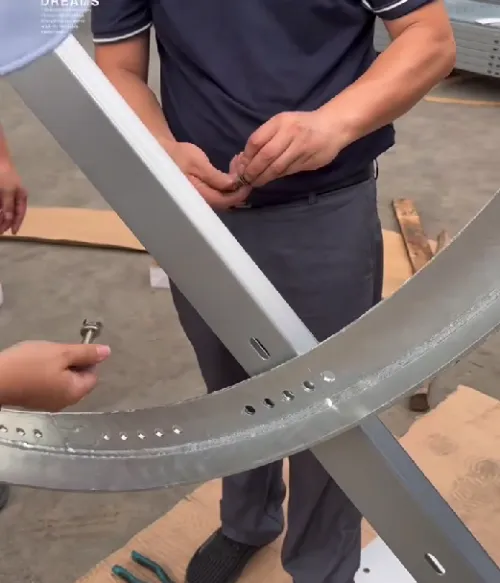

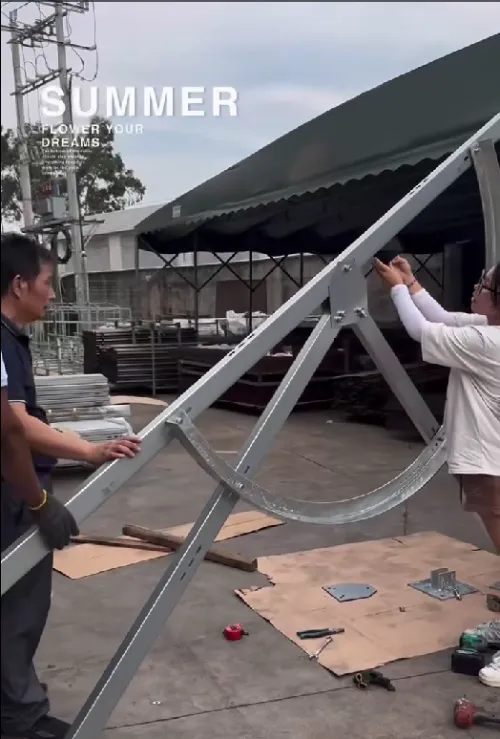

Il preassemblaggio e l'ispezione in fabbrica

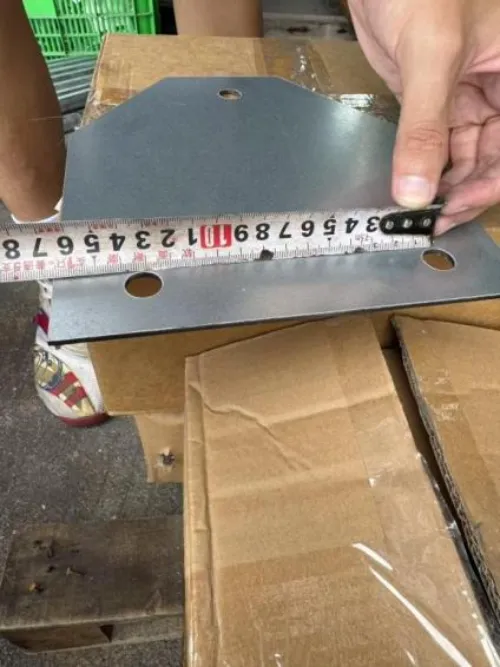

Tutti i prodotti vengono sottoposti a ispezione pre-assemblaggio prima della spedizione. Verifichiamo i dati chiave tra cui angolo, dimensione e spessore per garantire che gli articoli consegnati soddisfino le aspettative dei clienti.

Domande frequenti

D: A quale angolo di inclinazione può essere regolata questa staffa?

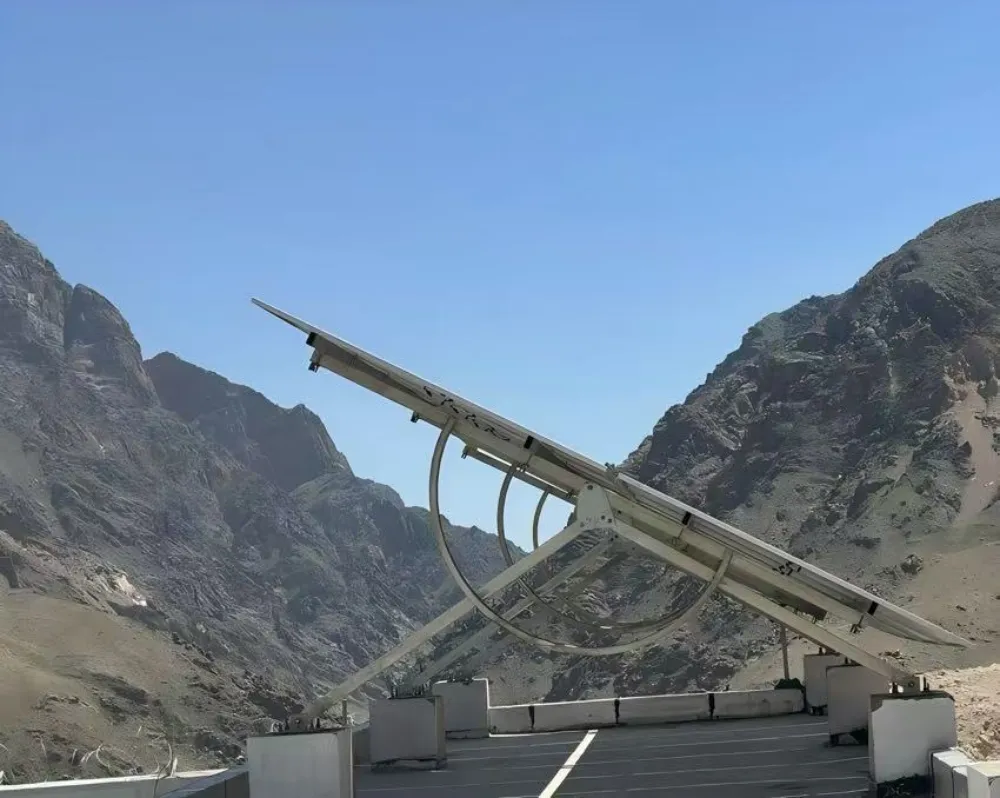

R: L'intervallo di inclinazione regolabile standard è 10°-35°. È disponibile un angolo massimo personalizzato fino a 40° in base alla latitudine del progetto. L'angolo viene bloccato manualmente tramite il foro asolato a forma di arco semicircolare. Stringere i bulloni dopo aver impostato l'angolo; non sono necessari accessori aggiuntivi.

D: Montaggio zavorrato o a penetrazione?

R: Questo è un sistema di montaggio zavorrato, fissato tramite contrappesi inferiori in cemento. Non è necessaria alcuna perforazione del tetto e lo strato impermeabile del tetto non verrà danneggiato. La soluzione di installazione forata è opzionale per progetti con carico di vento elevato.

D: Quali sono le capacità di carico del vento e di carico della neve?

A: Carico del vento di progettazione standard: 60 m/s; carico di neve: 1,6 kN/m².

D: Si può installare sia su tetto piano che a terra?

R: È progettato principalmente per tetti piani in cemento. Può essere utilizzato anche su terreno pianeggiante e indurito. Si sconsiglia l'installazione diretta su terreno soffice; per i progetti a terra sono necessari basamenti in cemento.

D: È adatto per le zone costiere con nebbia salina?

R: I profili in alluminio standard resistono alle normali condizioni di umidità. Per i siti entro 5 km dalla costa si consiglia un kit completo di bulloni SS304 per prolungarne la durata.

D: Quanto è difficile l'installazione? Quali strumenti sono necessari?

A: Design modulare preassemblato. Sono necessari solo strumenti manuali di base, come chiavi inglesi e chiavi a bussola. Vengono forniti i disegni di installazione dettagliati. Non è necessaria alcuna attrezzatura speciale per carichi pesanti.

D: È possibile regolare l'angolo di inclinazione dopo l'installazione?

R: Sì. Allentare i bulloni di bloccaggio sulla cerniera dell'arco, ripristinare l'angolo target, quindi serrare nuovamente tutti i bulloni.

D: Qual è il periodo di garanzia?

 A: Garanzia di 12 anni per le parti strutturali in alluminio. Le opzioni di estensione della garanzia sono negoziabili.

D: Qual è il lead time di produzione?

R: Normalmente 7:15 giorni lavorativi dopo la ricezione del deposito, soggetto alla quantità totale dell'ordine.
