Sistema di montaggio solare a installazione rapida Mini-Rail

Standard di materie prime premium per il servizio all'aperto a lungo termine

Ogni pezzo del sistema di montaggio solare ad installazione rapida Mini-Rail dal fornitoreXiamen onora l'energiaadotta rigorosamente la lega di alluminio 6005-T5 di grado aerospaziale come profilo principale, che riceve un trattamento anticorrosivo anodizzato a doppio strato. Questo trattamento superficiale di livello industriale apporta molteplici vantaggi pratici:

Struttura e Materiali

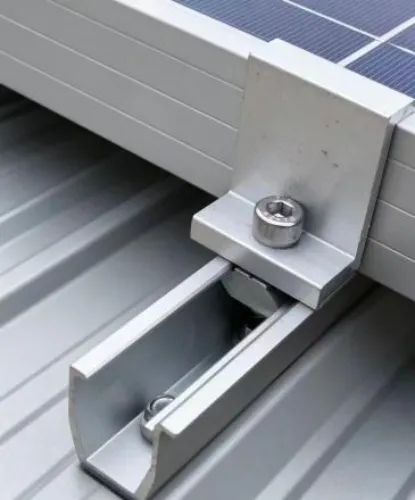

Profilo del corpo principale: lega di alluminio 6005-T5 con trattamento anticorrosione anodizzato. La scanalatura della guida a forma di U si abbina perfettamente ai morsetti ad installazione rapida mostrati nell'immagine precedente.

Chiusure inferiori: Dotate di viti autofilettanti in acciaio inox e guarnizioni in gomma impermeabile EPDM. Le staffe possono essere fissate direttamente sulla superficie delle tegole color acciaio senza danneggiare lo strato impermeabile originale del tetto.

Lunghezze standard disponibili: 120 mm, 150 mm, ecc. Su richiesta sono supportate lunghezze personalizzate.

Principali vantaggi di progettazione

1. Struttura leggera e costi inferiori

Le tradizionali guide in alluminio a grandezza naturale lunghe 4 metri consumano una quantità eccessiva di alluminio come materia prima e trasportano carichi di spedizione pesanti. Il nostro sistema di montaggio solare a installazione rapida Mini-Rail adotta un design di supporto a punto singolo. Riduce il consumo di alluminio di quasi il 60%.

2. Installazione in loco ultrarapida

Un solo lavoratore può terminare il lavoro di montaggio in alta quota. Devi solo bloccare le guide corte con viti autofilettanti. Quando si collabora con i morsetti a sgancio rapido abbinati, i pannelli solari possono essere inseriti direttamente nella scanalatura del binario in posizione e non è più necessario il posizionamento dei bulloni prefilettati. Ogni binario corto può essere regolato separatamente per adattarsi alle pendenze del tetto e alle deviazioni della spaziatura degli arcarecci.

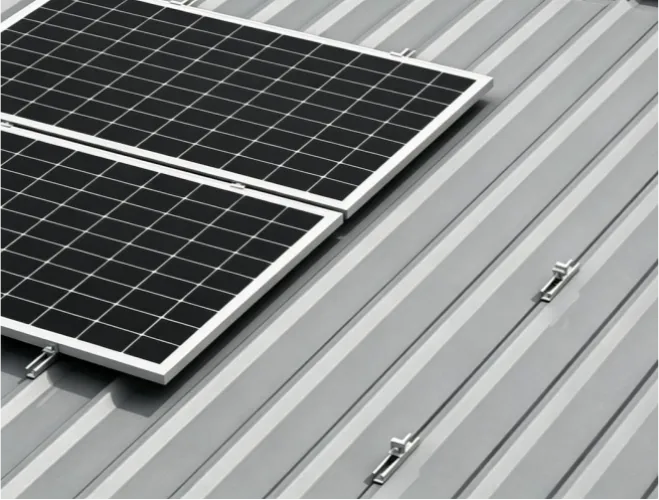

3. Soluzione di montaggio sul tetto non distruttiva e impermeabile

La guarnizione in gomma inferiore a tutta lunghezza copre completamente ogni foro della vite per impedire la fuoriuscita di acqua piovana attraverso le aperture perforate. Questo sistema di montaggio solare a installazione rapida Mini-Rail si adatta a diversi tipi di tetti in metallo, inclusi tetti con aggraffatura verticale, tegole con bloccaggio angolare e lamiere trapezoidali in acciaio colorato per edifici industriali.

4. Ampia compatibilità

La guida presenta una scanalatura di apertura standard da 40 millimetri. Funziona con i tradizionali morsetti intermedi e terminali dei pannelli solari disponibili sul mercato globale e si adatta ai telai dei moduli fotovoltaici con uno spessore compreso tra 30 mm e 40 mm.

Come installare il sistema di montaggio solare ad installazione rapida Mini-Rail

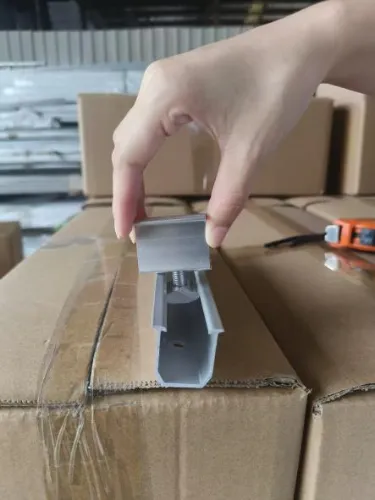

Il montaggio del mini binario corto a forma di U è semplice. Inserisci le viti autofilettanti nel tetto per fissare il binario, quindi fai scorrere i morsetti centrali o laterali nel binario e fissa i pannelli solari.

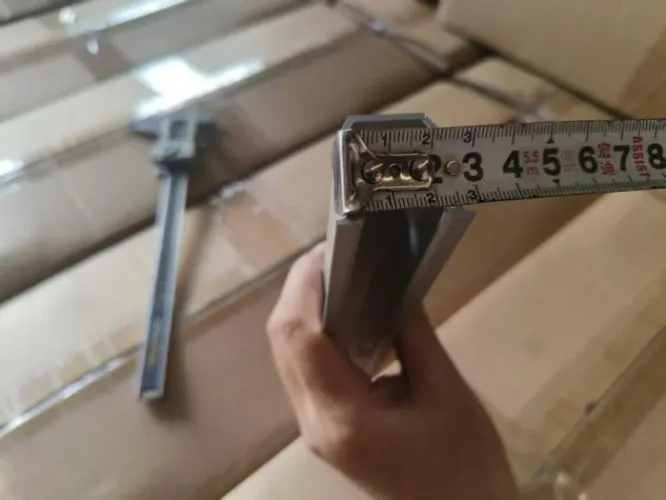

Ispezione del campione

Effettueremo un assemblaggio di prova dei prodotti prima della consegna e controlleremo rigorosamente tutte le dimensioni.

Xiamen onora l'energia ti fornirà una guida professionale, preventivi accurati e prodotti di qualità affidabile.
