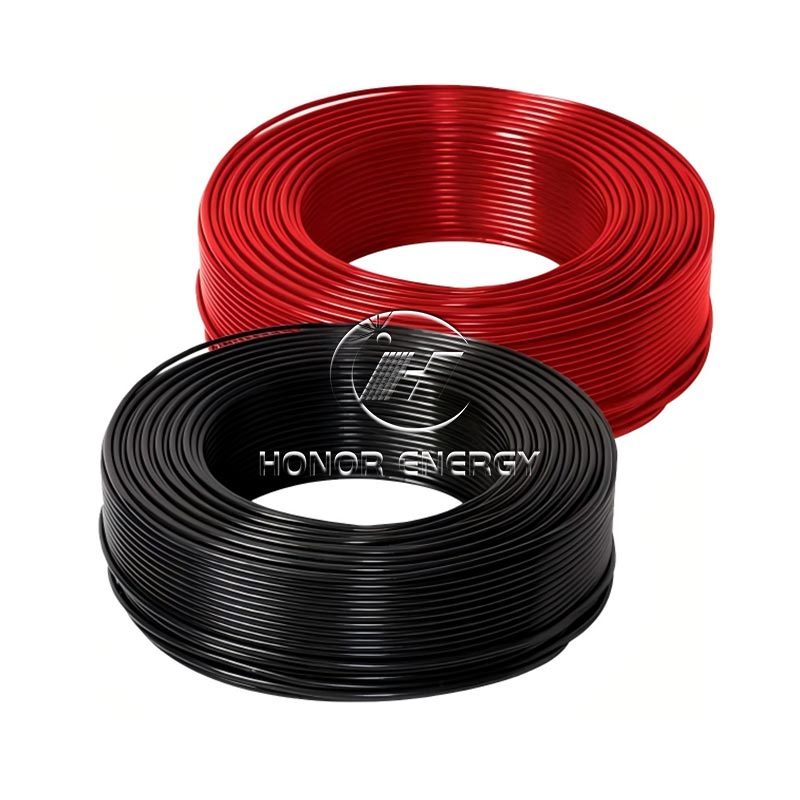

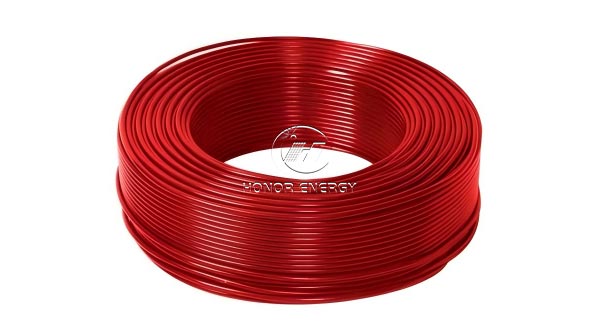

Cavo solare

Dal punto di vista funzionale, i cavi solari svolgono l'importante compito di trasmissione dell'energia negli impianti fotovoltaici. Dall'estremità di uscita del modulo del pannello fotovoltaico all'inverter e quindi al collegamento di apparecchiature come il combiner box, è necessario ottenere una trasmissione di potenza a bassa perdita per garantire che l'efficienza della generazione di energia non sia influenzata dalle prestazioni dei cavi.

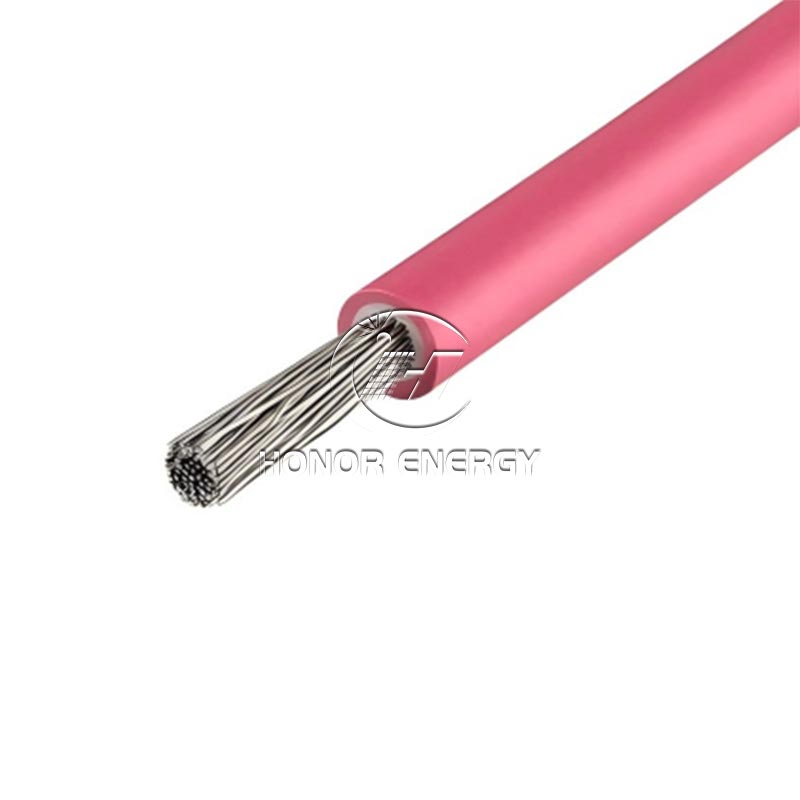

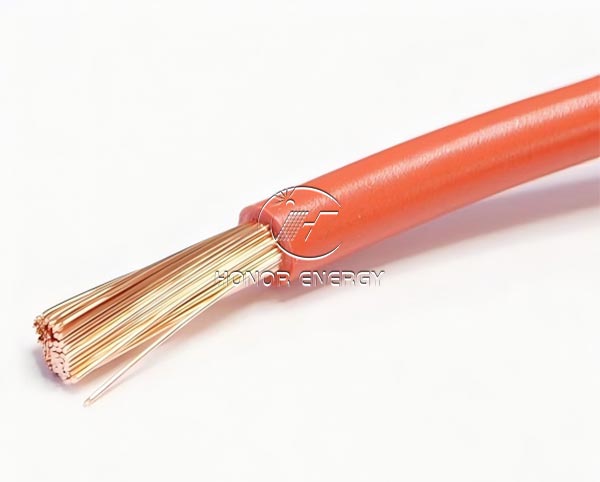

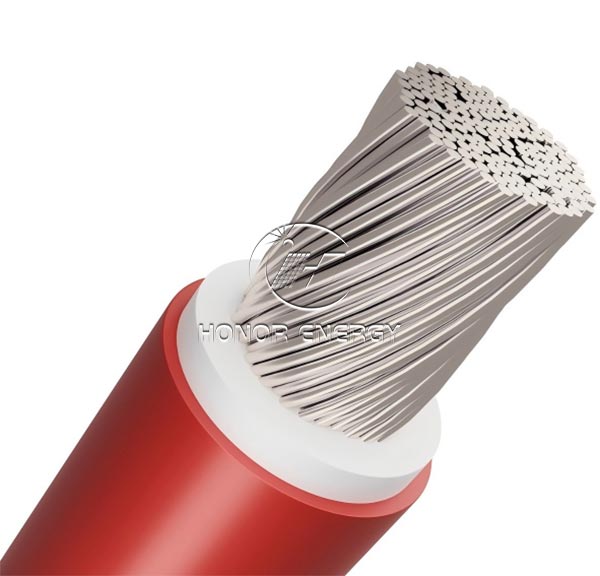

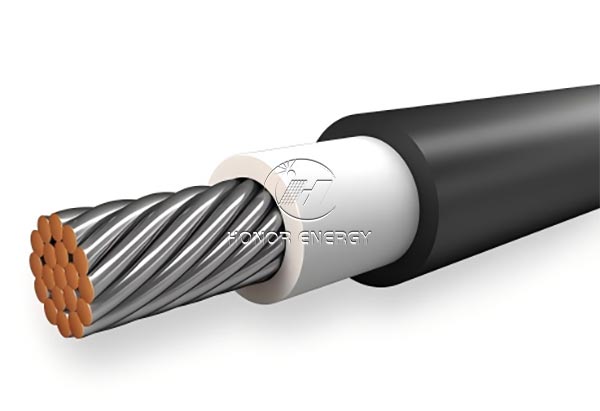

I cavi fotovoltaici hanno più strati protettivi. I fili interni sono per lo più rame di elevata purezza o rame stagnato e sono davvero ottimi nel trasportare l’elettricità. L'isolamento e la copertura esterna? Utilizzano materiali resistenti che possono resistere alle intemperie, come il polietilene reticolato. Questi materiali possono sopportare la luce solare diretta, il vento e la pioggia, quindi i cavi durano a lungo.

In termini di prestazioni, è compatibile con ambienti estremi. Può funzionare stabilmente nell'intervallo di temperatura compreso tra -40 ℃ e 90 ℃, con prestazioni di invecchiamento anti-ultravioletto di oltre 20 anni. Può resistere all'ozono e gestire anche acidi e alcali. Ciò significa che funziona in tutti i tipi di luoghi, come i deserti o direttamente sulla costa.

I vantaggi risiedono nella sicurezza e nella durata. Ha superato severi test di resistenza agli agenti atmosferici, non è soggetto a fragilità alle basse temperature, non perde isolamento alle alte temperature e ha una certa capacità di resistere agli shock meccanici. È facile da installare ed è un filo fondamentale per il funzionamento stabile a lungo termine degli impianti fotovoltaici.

vantaggio

1. Super resistente alle intemperie e durevole: adatto a differenze di temperatura estreme da -40 ℃ a 90 ℃, resistente all'invecchiamento ultravioletto fino a 25 anni, senza crepe o indurimento all'aperto.
2. Bassi sprechi, alta efficienza: i conduttori in rame privi di ossigeno ad elevata purezza riducono la perdita di trasmissione di oltre il 5% rispetto ai cavi normali.
3. Flessibile e facile da installare: mantiene una buona flessibilità alle basse temperature, è resistente agli shock meccanici ed è più conveniente da installare in scenari complessi.

4. Funziona bene con tutti i tipi di pannelli solari e inverter. E continua a funzionare in modo costante, sia nel deserto che sulla costa.

Guida all'installazione

1. Scegli il cavo giusto: a seconda di quanto è grande il sistema di energia solare e di cosa richiede, è necessario un cavo in grado di trasportare abbastanza corrente, resistere alle intemperie, resistere ai raggi UV e altro ancora. Inoltre, la sua tensione nominale deve corrispondere alle esigenze di tensione di funzionamento del sistema.

2.Quando si installano i cavi solari fotovoltaici, mantenere i cavi il più corti possibile. Non farli passare in luoghi che diventano troppo caldi, umidi o facili da danneggiare. I percorsi dei cavi non devono incrociarsi, schiacciarsi o attorcigliarsi. Quando devi piegarli, lascia abbastanza spazio per la curva. Prendiamo ad esempio i cavi isolati in plastica: quando li pieghi, la curva deve essere almeno 10 volte più grande della larghezza esterna del cavo.

3. Fissare i cavi correttamente: utilizzare fascette o elementi di fissaggio per fissare i cavi solari su staffe o pareti. Quando li fai scorrere su e giù nelle passerelle portacavi, assicurati di fissare l'inizio e l'estremità dei cavi di alimentazione, oltre a entrambi i lati di eventuali curve o connessioni.

4.Assicurarsi che i collegamenti siano serrati: determinare quanto togliere il filo in base alle dimensioni della morsettiera. Spingi il filo fino in fondo nel blocco, quindi usa delle pinze per crimpare per stringerlo: ciò mantiene il contatto solido. Se la connessione deve rimanere asciutta, avvolgerla con nastro impermeabile o utilizzare un giunto impermeabile per sigillarla.

5. Condurre test di isolamento: una volta completata l'installazione, è necessario eseguire test di isolamento sui cavi fotovoltaici per garantire che le loro prestazioni di isolamento soddisfino i requisiti.
