Morsetto terminale solare

Componenti fissi: Attraverso il coordinamento del corpo del morsetto e dei bulloni, l'estremità dei moduli fotovoltaici viene saldamente bloccata sulle guide del supporto, bilanciando il peso proprio dei moduli e i carichi esterni (come vento e neve, pressione del vento).

Protezione tampone: alcuni morsetti terminali sono dotati all'interno di guarnizioni in gomma o silicone, che possono ridurre l'attrito diretto tra il telaio del componente e il corpo del morsetto in metallo, impedire che il telaio si graffi e allo stesso tempo alleviare lo stress di espansione e contrazione termica causato dalle variazioni di temperatura.

Adattamento e regolazione: diverse specifiche dei morsetti terminali del pannello solare possono essere adattate a moduli fotovoltaici di diversi spessori (solitamente 20-50 mm) e diversi tipi di telaio (come lega di alluminio, plastica rinforzata con fibra di vetro), soddisfacendo diversi requisiti di installazione.

Il morsetto per binario terminale è ampiamente utilizzato in scenari quali centrali elettriche fotovoltaiche montate a terra, sistemi fotovoltaici distribuiti sui tetti e facciate continue fotovoltaiche. È particolarmente indicato per strutture di installazione in piano o inclinate dove è necessario fissare lateralmente i componenti. È un componente ausiliario indispensabile di fissaggio nei sistemi di supporto fotovoltaico.

Il morsetto terminale è diviso in quattro tipi:

1. Morsetto terminale ordinario: la regolazione del bullone è adattata a componenti di più spessori, rispondendo in modo flessibile alle differenze delle specifiche.

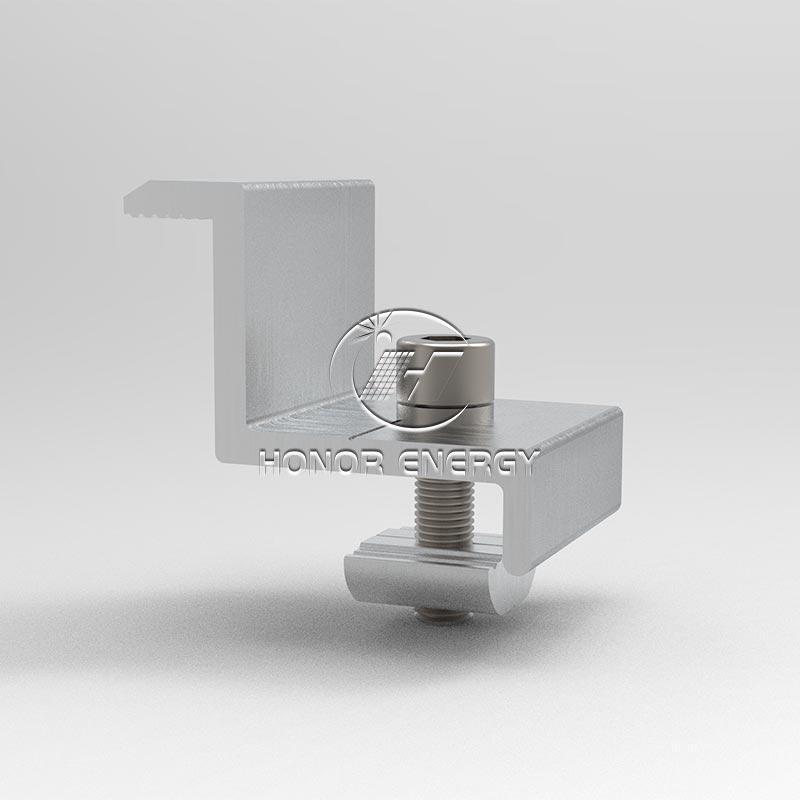

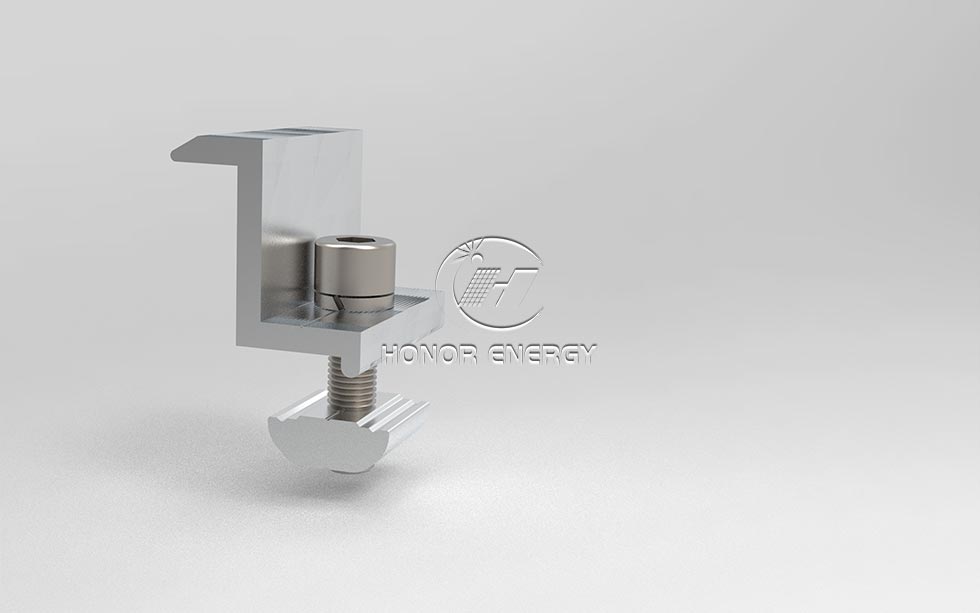

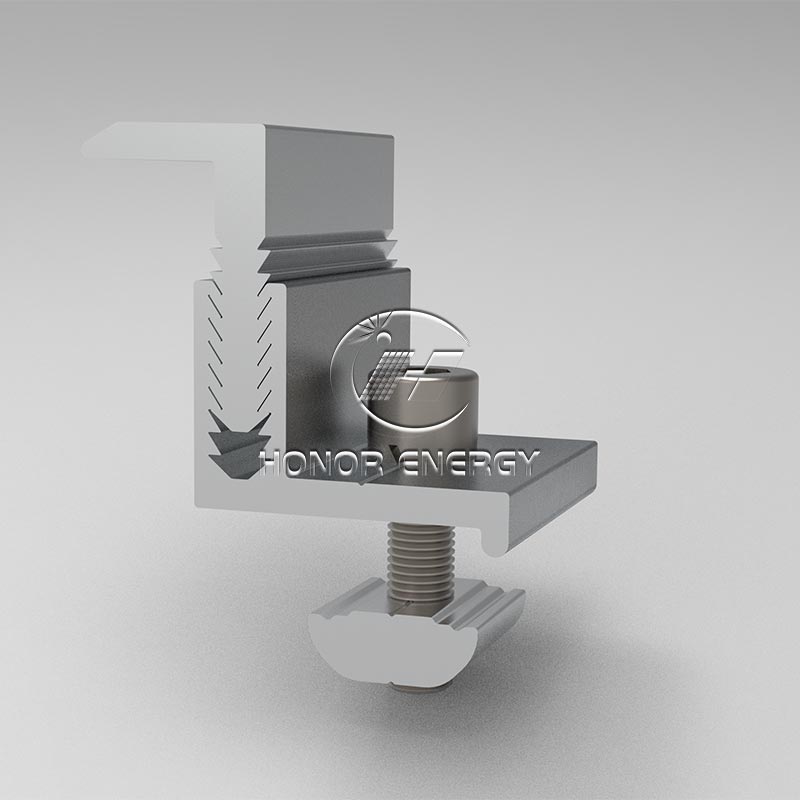

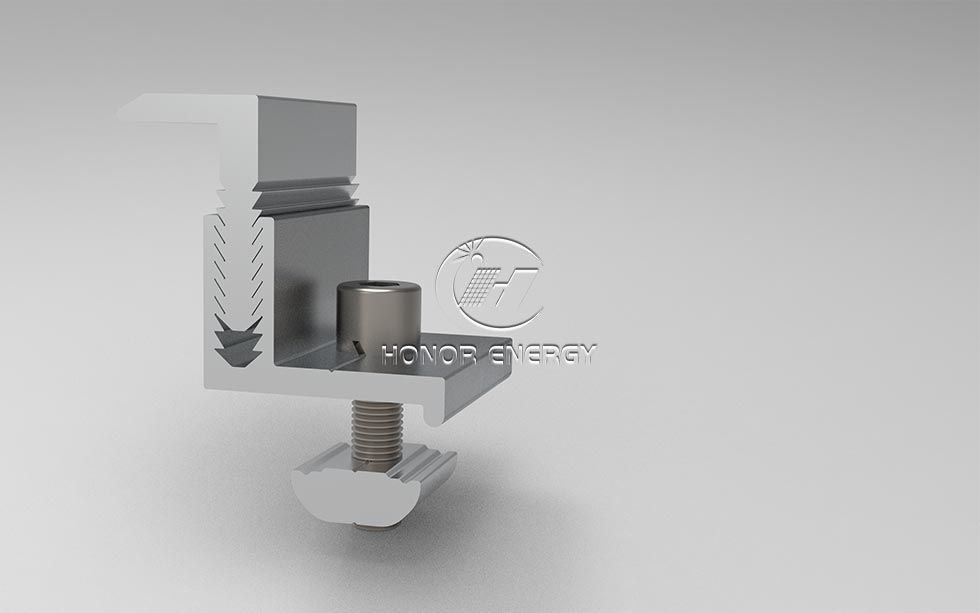

2. Morsetto terminale regolabile: la regolazione del bullone è adattata a componenti di più spessori, rispondendo in modo flessibile alle differenze delle specifiche.
3. Morsetto terminale ad ala in plastica: con flange e guarnizioni in plastica, è resistente ai graffi, riduce lo stress e protegge il telaio.

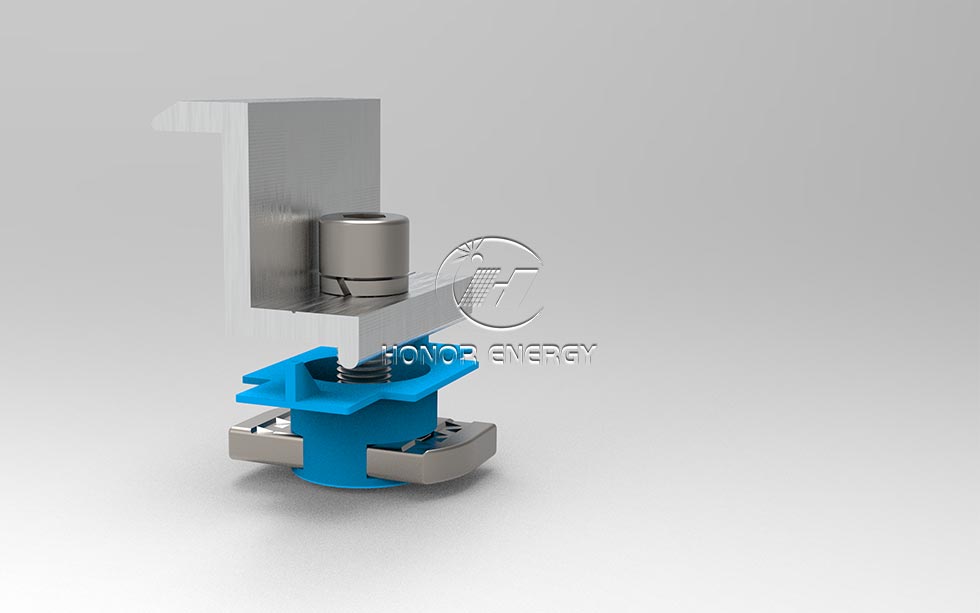

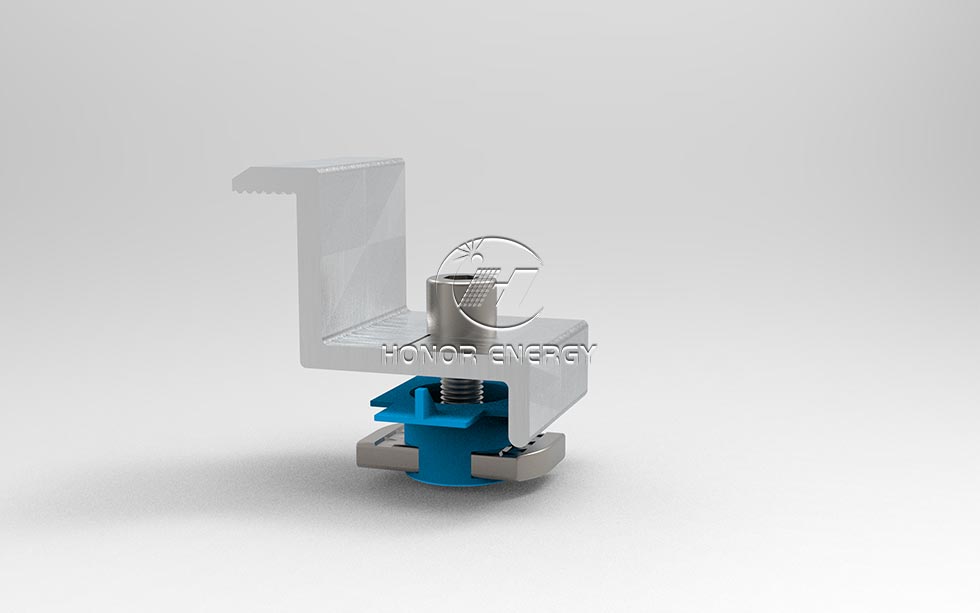

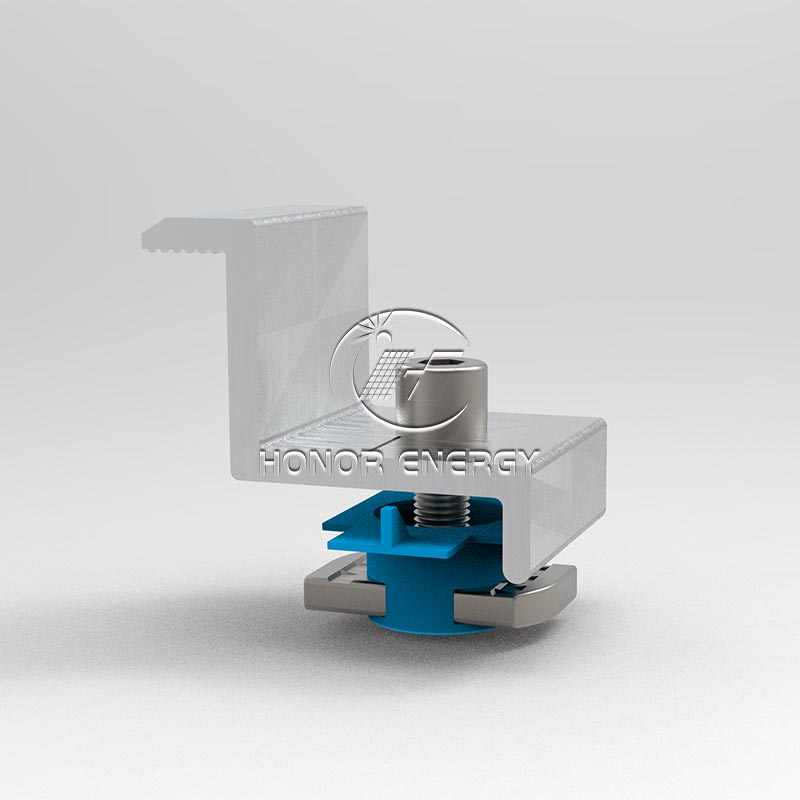

4. Morsetto terminale rapido: il design a scatto/slot consente un'installazione rapida senza attrezzi e accelera la costruzione su larga scala.

vantaggio

1. Gamma completa di modelli coperti: sono disponibili modelli regolabili, standard, ad ala in plastica e rapidi, compatibili con componenti che vanno da 20 a 55 mm, soddisfacendo tutti i requisiti di resistenza ai graffi e installazione rapida.
2. Punti bonus dettagli: il modello con ala in plastica è dotato di un telaio protettivo a doppio buffer, il modello regolabile è messo a punto con precisione, il modello nero ha una miscela opaca di scenari e lo snap-on a installazione rapida è stato testato per la durabilità dopo 100.000 cicli.
3. Garanzia di tranquillità: certificazione IEC + garanzia di 12 anni, acquisto in grandi quantità con perdite ridotte e tranquillità

Istruzioni per l'installazione

Prima dell'installazione

Verificare che il modello corrisponda allo spessore del morsetto terminale solare (20-55 mm) e pulire le macchie di olio e polvere sulla superficie di installazione.

Procedura di installazione

Posizionamento: Centrare il corpo del morsetto tra il lato del componente e il binario di guida e allineare i bordi.
Prefissaggio: serrare manualmente i bulloni per applicare una forza leggera e livellare i componenti.
Serraggio: utilizzare una chiave dinamometrica per serrare a 8-12 N · m per garantire una perfetta aderenza senza allentamenti.

Nota sull'edizione speciale

Morsetto terminale ad ala in plastica: la flangia in plastica deve essere completamente in linea con il bordo del componente.
Morsetto a estremità rapida: dopo aver inserito la scheda nello slot, premere la fibbia finché non si blocca con un "clic", quindi spingere delicatamente fino a quando non si verifica più alcuno spostamento.
