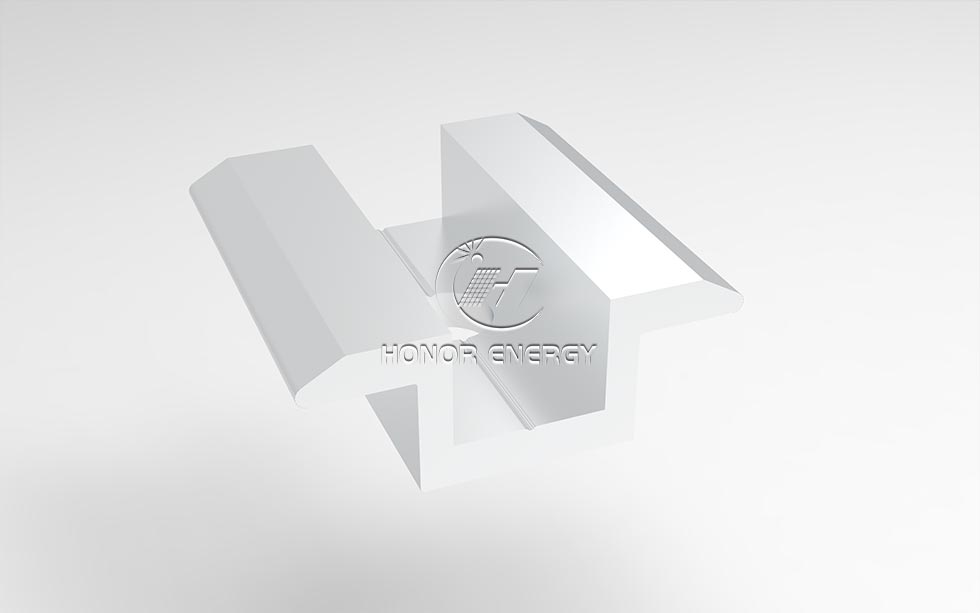

Morsetto centrale solare

Xiamen Honor Energy è un produttore cinese di morsetti solari medi, che rappresentano un componente hardware cruciale nei sistemi di installazione solare fotovoltaica. Per quanto piccola, questa parte blocca saldamente i pannelli adiacenti sulle guide di montaggio FV ed è fondamentale per la stabilità, la sicurezza e l'efficienza del sistema.

Collegamento stabile: il Solar Mid Clamp è installato esattamente al centro lati di due pannelli solari adiacenti. Attraverso i bulloni di fissaggio o il struttura di bloccaggio incorporata, i due pannelli solari sono strettamente collegati insieme, impedendo loro lo spostamento relativo dovuto a forze esterne come vento e vibrazioni durante l'uso quotidiano. Ciò migliora notevolmente la stabilità strutturale dell’intero campo fotovoltaico.

solar mid clamp

Mantenimento della distanza: durante il collegamento dei pannelli solari, il pannello solare al centro i morsetti possono garantire che vi sia una spaziatura specifica e uniforme tra i due pannelli. Questa spaziatura è di vitale importanza in quanto fornisce un bene spazio di ventilazione e dissipazione del calore per i pannelli solari, in modo efficace impedendo ai pannelli di funzionare a temperature eccessivamente elevate a causa accumulo di calore, che a sua volta potrebbe influenzare la produzione di energia efficienza. Gli studi dimostrano che una distanza di ventilazione ragionevole può ridurre la temperatura operativa dei pannelli solari e aumentare la produzione di energia efficienza di circa il 5%-10%.

solar mid clamp

Adattabilità diversificata: per soddisfare i requisiti di installazione dei pannelli solari di diverse specifiche, i morsetti centrali sono disponibili in una ricca varietà di dimensioni e modelli. Che si tratti dei comuni 30 mm, 35 mm, 40 mm, 45 mm o 50 mm pannelli solari di grosso spessore, si possono reperire apposite fascette a media pressione. Gli installatori possono scegliere in modo flessibile in base alle specifiche effettive del pannelli solari utilizzati, migliorando notevolmente la comodità e la flessibilità installazione.

Classificazione Tipo concreto Caratteristica principale Scenari applicabili

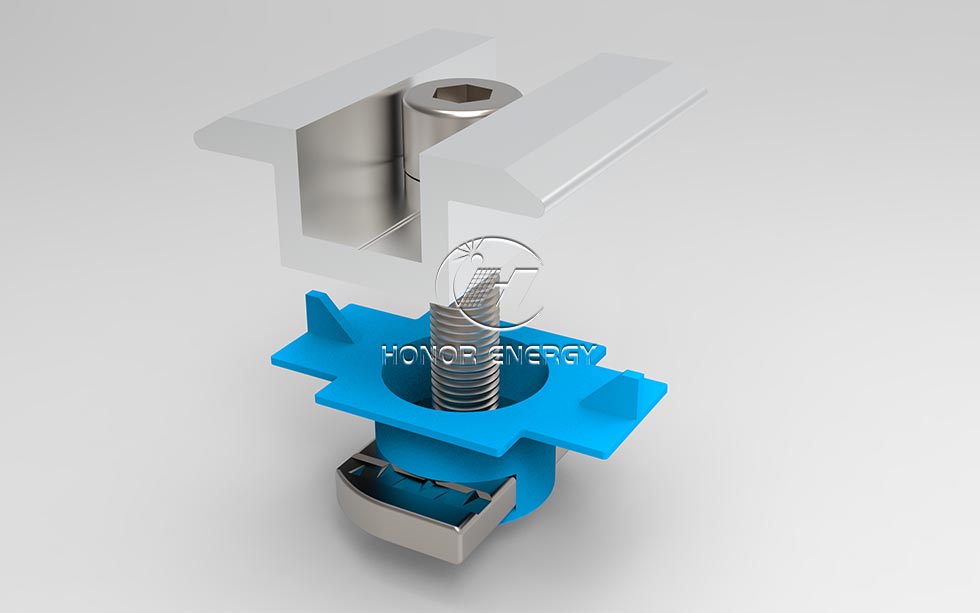

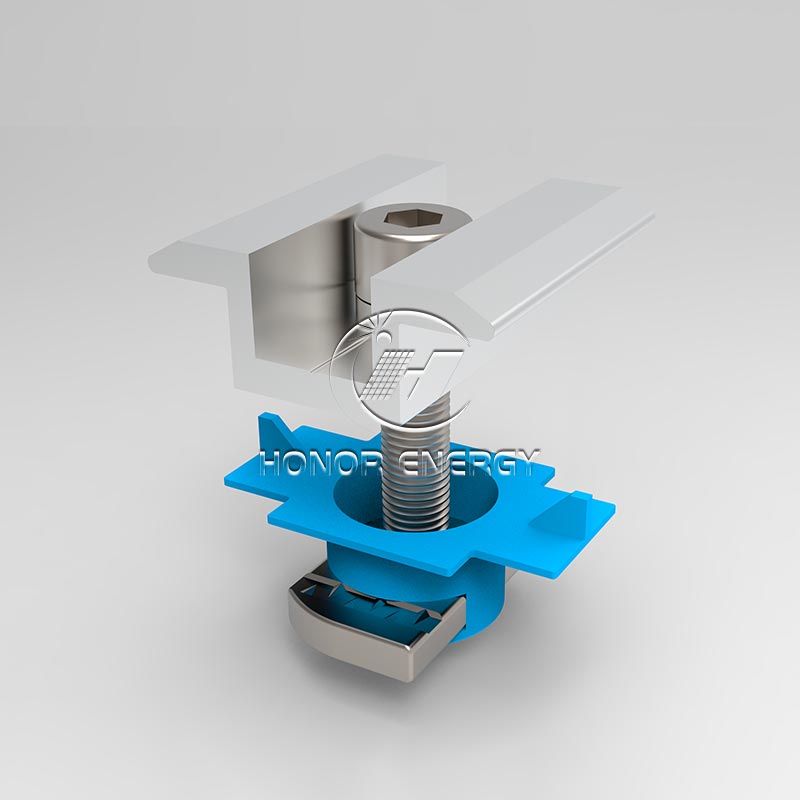

Per tipologia funzionale Ala in plastica media pressione Il classico braccio di bloccaggio in metallo è fissato con bulloni, garantendo così carico stabile e prestazioni ad alto costo Componenti sottili, elementi del telaio facilmente indossabili

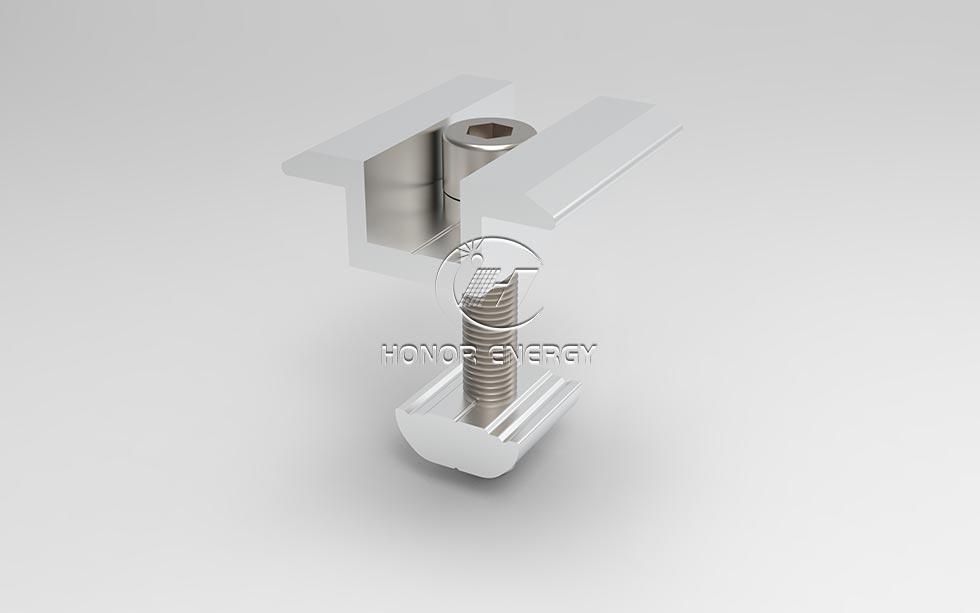

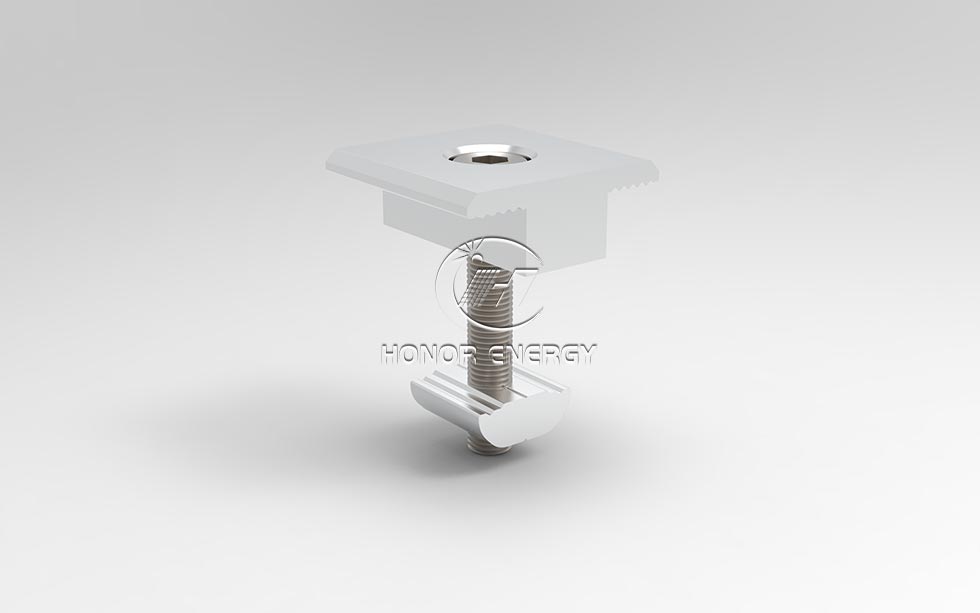

Morsetto centrale ordinario Il classico braccio di bloccaggio in metallo è fissato con bulloni, garantendo così carico stabile e prestazioni ad alto costo Centrali elettriche convenzionali a terra e su tetto di grandi dimensioni progetti
Morsetto centrale rapido Il design a scatto a installazione rapida elimina la necessità di operazioni complesse strumenti e aumenta l’efficienza di oltre il 30% Progetti con tempi ristretti e posa di componenti su larga scala

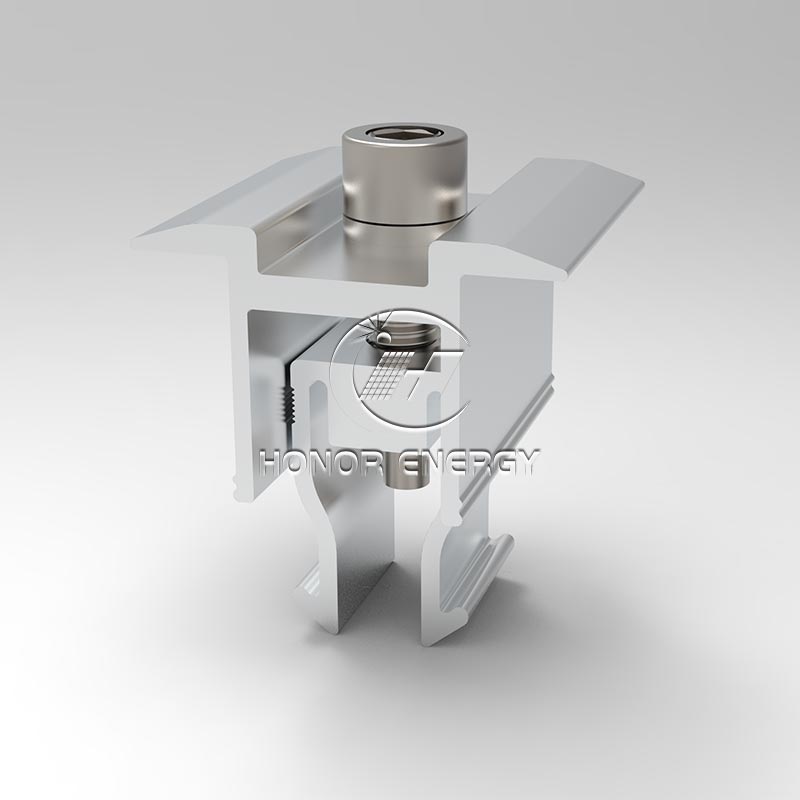

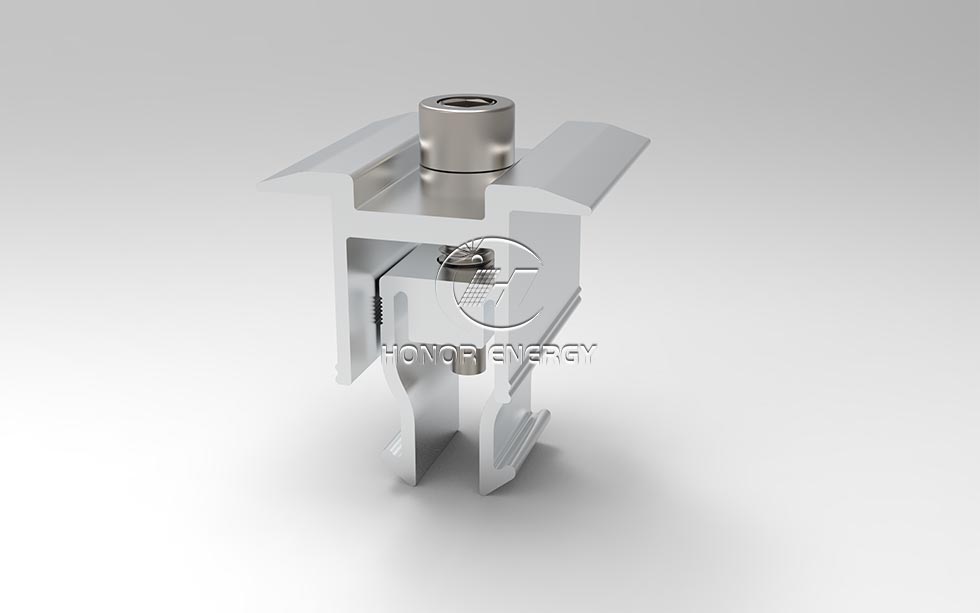

Morsetto centrale regolabile La regolazione del bullone è adattata a componenti multipli spessori, rispondendo in modo flessibile alle differenze di specifica. Progetto di installazione mista di moduli fotovoltaici multispecifica (adatto per moduli con differenze di spessore da 20 a 55mm)

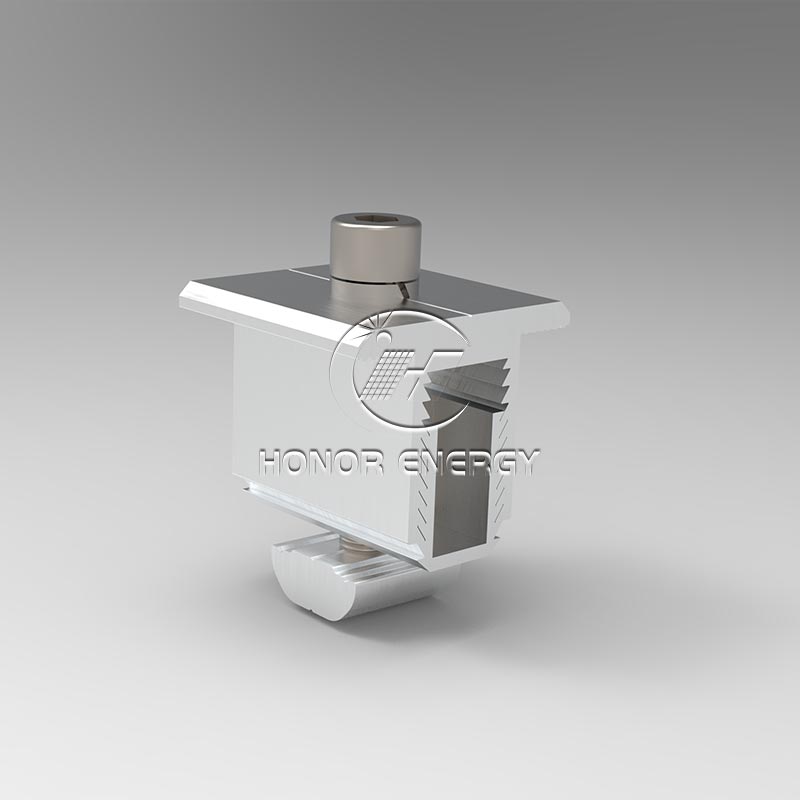

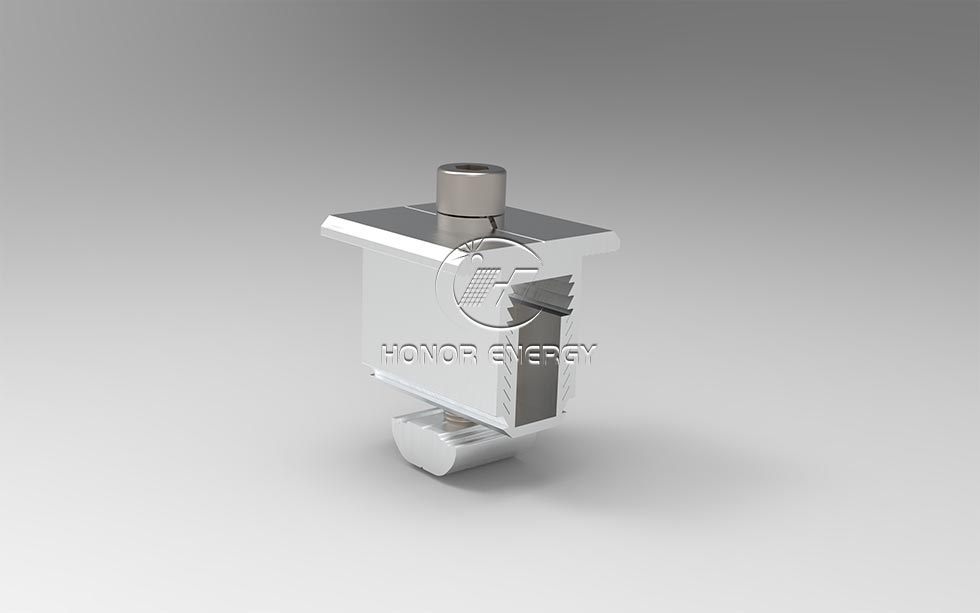

Morsetto centrale solido Bloccaggio ad alta intensità; Resistente agli agenti atmosferici e durevole Facile da pulire installare Fissare i cavi dell'energia solare e i connettori delle staffe per garantire una lunga durata stabilità all'aperto
Colore della superficie Morsetto centrale argento Colore originale metallizzato, anticorrosione con pellicola di ossido, maturo tecnologia e costi moderati Centrali fotovoltaiche sui tetti degli impianti industriali e terra desolata
Morsetto centrale nero Aspetto nero, maggiore resistenza agli agenti atmosferici e facile da sfumare con ambienti bui Tetto residenziale, progetto di integrazione edilizia BIPV

solar mid clamp

vantaggio


1. Adattamento di tutti i tipi, che corrisponde esattamente alle esigenze di diversi scenari

2. Materiale altamente resistente agli agenti atmosferici, 15 anni di anticorrosione e resistenza agli ambienti estremi

3.Il design antigraffio a installazione rapida consente di risparmiare manodopera e garantisce la sicurezza dei componenti

4.Disponibile in argento e nero, sono garantiti sia l'aspetto che la conformità

Garanzia di 5,12 anni + supporto tecnico completo, servizio post-vendita senza preoccupazioni


solar mid clamp

Istruzioni per l'installazione

Prima dell'installazione

Verificare che il modello del morsetto intermedio solare corrisponda allo spessore del componente (30-55 mm) e verificare che gli accessori non siano danneggiati.
Pulire le superfici di contatto del telaio del componente e del binario di guida per rimuovere macchie di olio e impurità.

solar mid clamp

Procedura di installazione

Posizionamento: Centrare il corpo del morsetto tra il telaio del componente e il binario di guida, allineando i bordi.
Prefissaggio: avvitare manualmente i bulloni finché non viene applicata una leggera forza e regolare i componenti in modo che siano piatti senza deviazioni.
Serraggio: utilizzare una chiave dinamometrica per serrare secondo lo standard (8-12N · m per la lega di alluminio, 10-15N · m per l'acciaio inossidabile), garantendo un accoppiamento stretto senza alcun allentamento.

solar mid clamp

Nota sull'edizione speciale

Morsetto a estremità rapida: spingerlo nella fessura della guida e premere il fermo finché non si blocca con un "clic".
Morsetto terminale dell'ala in plastica: assicurarsi che la flangia in plastica sia completamente in linea con il bordo del componente senza sollevarsi.



Efficacia in termini di costi

1.La durata corrisponde a quella dei moduli fotovoltaici, eliminando la necessità di frequenti sostituzioni.

2. I morsetti centrali del pannello solare riducono la frequenza delle operazioni e della manutenzione successive, riducendo efficacemente i costi di servizio a lungo termine della centrale elettrica.

3.Supporta gli appalti su larga scala, adatti per l'acquisto in blocco di progetti di ingegneria.
