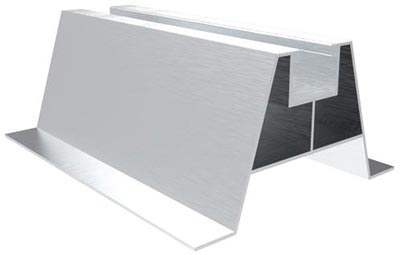

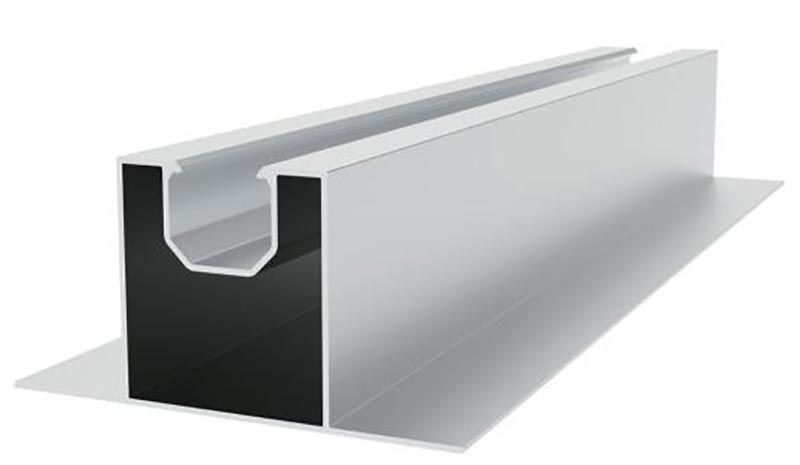

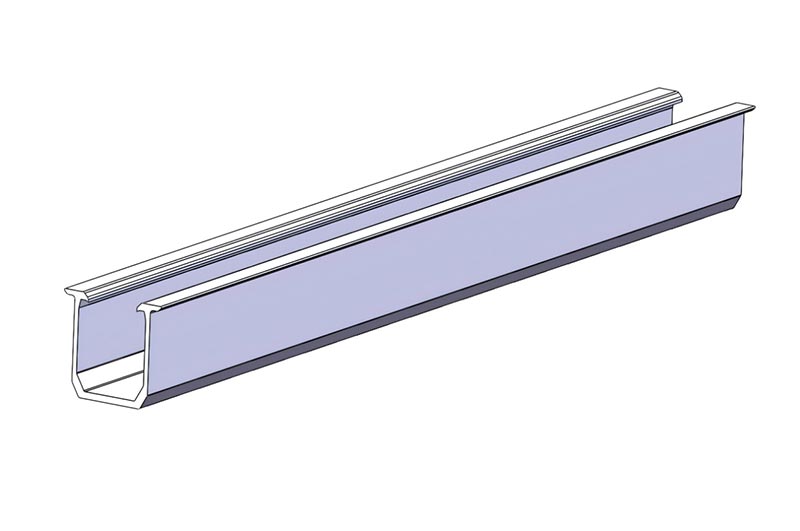

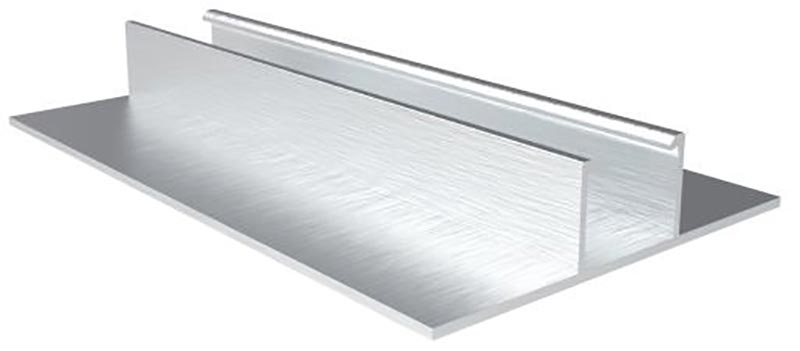

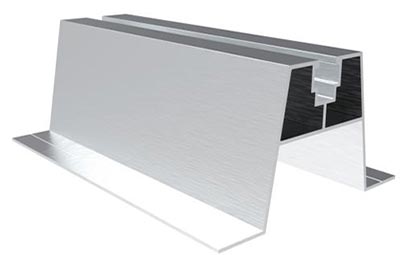

Mini-rotaia solare

Mini binario solare realizzato in lega di alluminio ad alta resistenza 6005-T5 (anodizzata per anticorrosione) con connettori in acciaio inossidabile SUS304, funziona con piastrelle in acciaio colorato/lamiere zincate per resistere alla ruggine e ai danni esterni. Con un peso di solo 1 kg al metro, utilizza il "fissaggio del punto di picco" per distribuire i carichi in modo uniforme, evitando una pressione aggiuntiva sui tetti in metallo.

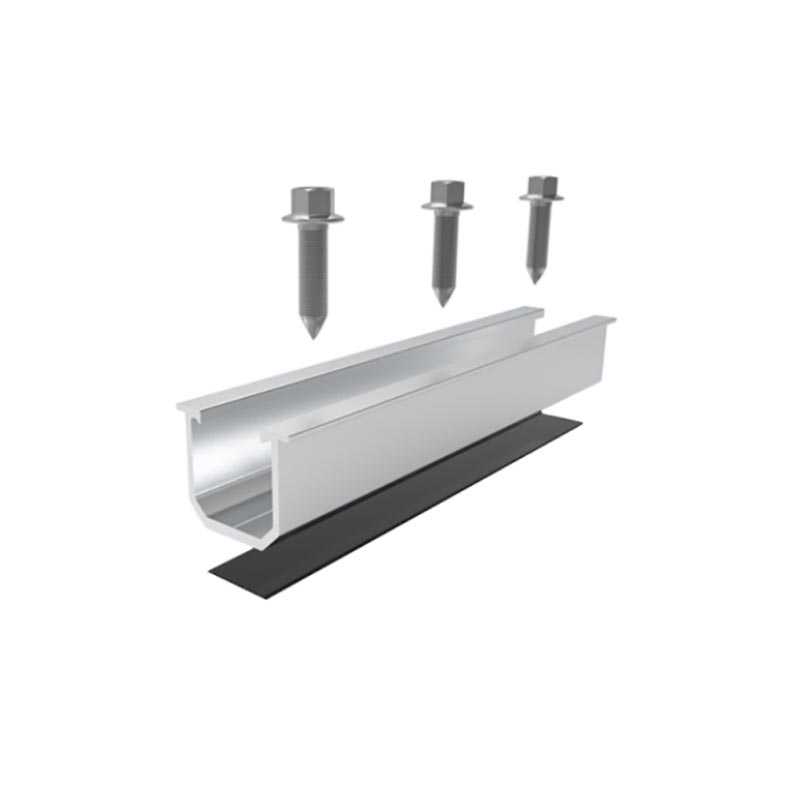

Per tetti in metallo sottile (spessore 0,8-1,2 mm) non è necessaria la preforatura. Si fissa alle sommità del tetto tramite viti autofilettanti o fibbie, senza danneggiare il tetto. Un cuscinetto in gomma EPDM nella parte inferiore del binario si adatta alla superficie ondulata, garantendo stabilità e impermeabilità.

Con solo 3 parti principali (rotaie, morsetti intermedi/finali) e un elevato preassemblaggio, non è necessaria alcuna saldatura/taglio in loco. Un team di 2 persone può installare 100㎡ di binari e moduli in 1 giorno, risparmiando il 40% di tempo e manodopera. Si adatta alla maggior parte dei moduli con/senza cornice e supporta la disposizione verticale/orizzontale.

Il mini binario resiste a venti di 60 m/s e carichi di neve di 1,4 kN/㎡, funzionando a -35 ℃ ~ 65 ℃. Tutte le parti anticorrosione garantiscono una durata di servizio di 20 anni, oltre a una garanzia di 10-15 anni: è necessaria poca manutenzione successiva.

Sostituendo supporti/morsetti, il mini binario per tetto in metallo si adatta a tetti in metallo trapezoidali, ondulati, con aggraffatura verticale e con chiusura angolare. Funziona per piccoli impianti residenziali e grandi progetti commerciali, con regolazione dell'inclinazione da 0° a 60° per aumentare la produzione di energia.

Come installare？

1.Posizionamento: segnare le linee centrali del binario (errore ≤5 mm rispetto alla larghezza del modulo) e fissare i punti sui picchi con una livella.

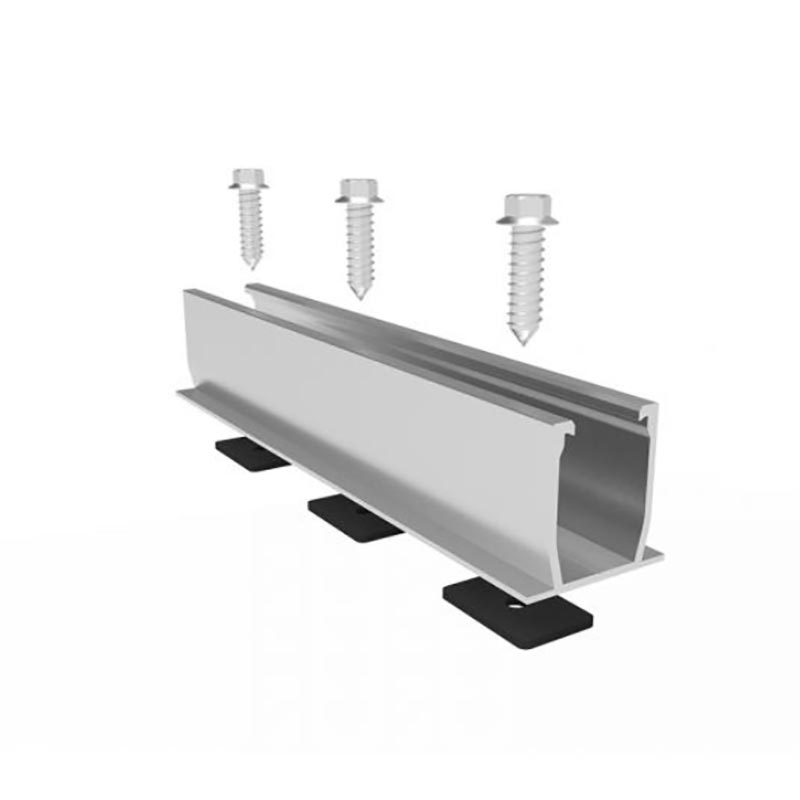

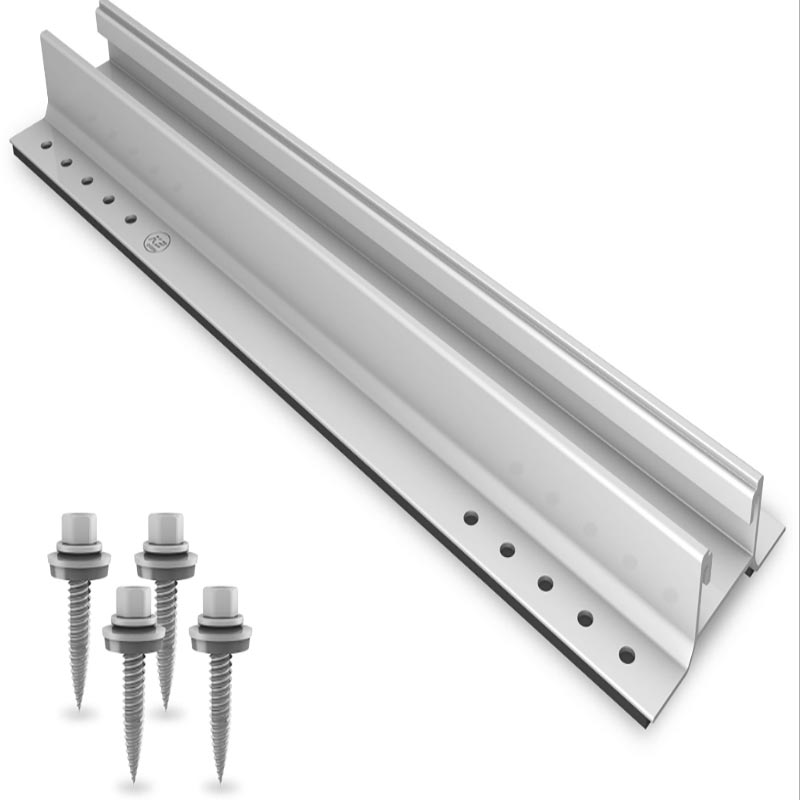

2. Fissare le guide: fissare le guide ai picchi tramite viti autofilettanti (3-4 per metro) con rondelle impermeabili.

3.Installare i morsetti: posizionare i morsetti alle estremità dei binari. Posizionare i morsetti centrali tra i moduli, distanziati in base alla larghezza del modulo.

4.Fissare i moduli ai morsetti

Lasciare uno spazio di 5-10 mm

Stringere tutte le viti

Controllare tenuta e stabilità

Applicazione

Questo è perfetto per i tetti di fabbriche e magazzini. Puoi installare un pannello solare di grandi dimensioni e connettere rapidamente il tuo sistema alla rete.

Residenziale: mini binario solare in alluminio per tetti inclinati in metallo domestici: bilancia la portata e l'estetica.

Ambienti speciali: stabile in officine con elevata umidità o aree costiere, non è necessario alcun anticorrosivo aggiuntivo.

Pubblico target

Per installatori solari fai da te

Per team professionisti di costruzione fotovoltaica

Per gli utenti solari domestici

Per piccoli appaltatori di progetti commerciali

Per distributori di accessori solari
