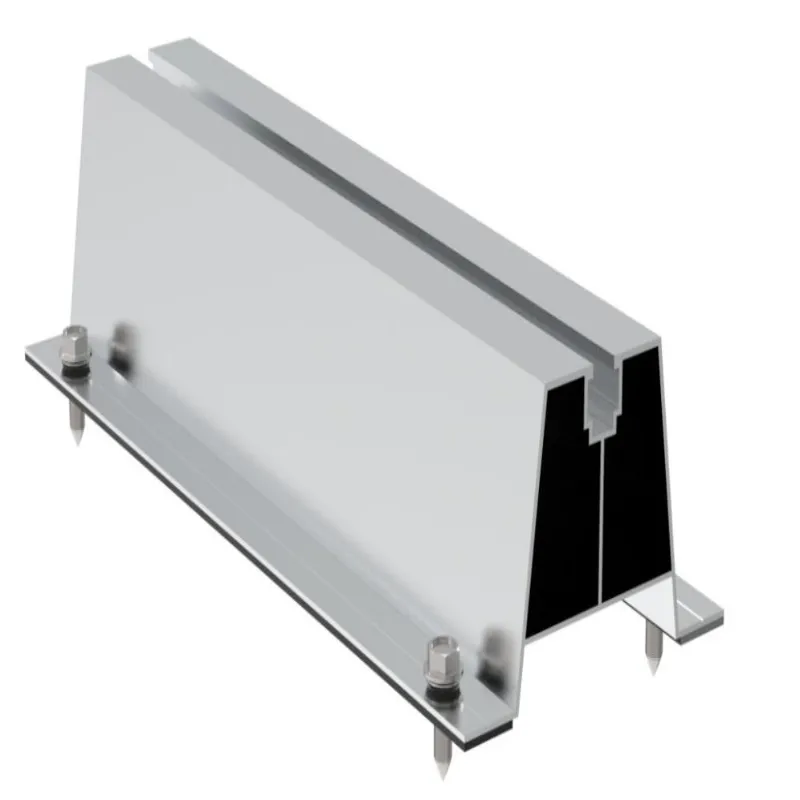

Guida di montaggio solare in alluminio U70

Xiamen Honor Binari di montaggio solari in alluminio U70 di Xiamen per l'approvvigionamento all'ingrosso. Offre prestazioni affidabili in ambienti costieri con nebbia salina, zone piovose, aree ad alta temperatura e luoghi soggetti al gelo. Tuttavia, non è adatto per siti con grave corrosione chimica a meno che non venga applicato un trattamento protettivo aggiuntivo. Oltre al modello U70, forniamo anche varianti alternative, tra cui U30 e U50. Inoltre, siamo in grado di offrire consigli tecnici professionali basati sulle condizioni reali del posto.

Specifiche del prodotto

Vantaggi

Il design conveniente del mini-binario riduce il consumo di alluminio e il carico sul tetto.

L'installazione rapida in loco consente di risparmiare sui costi di manodopera per i grandi progetti commerciali sui tetti.

Si adatta perfettamente ai tetti metallici trapezoidali/ondulati, con guarnizioni impermeabili in EPDM.

Lega di alluminio 6005 T5 ad alta resistenza, buone prestazioni di carico di vento e neve.

Scanalatura a T universale, compatibile con la maggior parte dei morsetti e moduli fotovoltaici.

Profilo di breve durata, comodo per l'imballaggio e il trasporto, con meno rischi di deformazione.

Come installare la guida di montaggio solare in alluminio U70

Passaggio 1: individuare gli arcarecci sotto il tetto in metallo e contrassegnare le posizioni di foratura. Le viti devono essere fissate sugli arcarecci e non solo sulla lamiera del tetto.

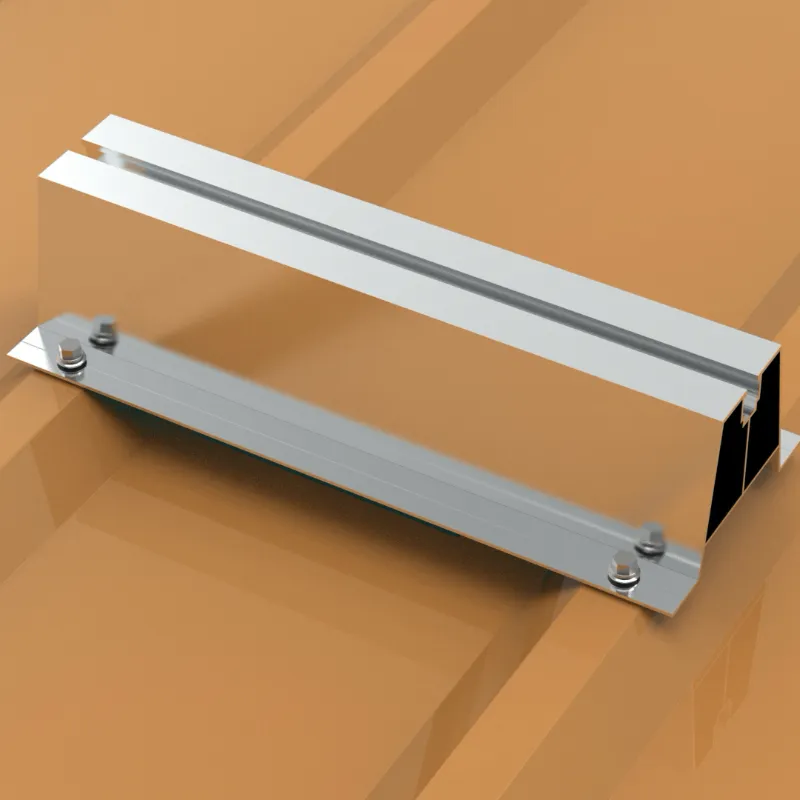

Passaggio 2: posizionare la guida U70 nella posizione contrassegnata. Fissare l'arcareccio del tetto con viti autoperforanti insieme alle guarnizioni impermeabili in EPDM. Serrare alla coppia richiesta.

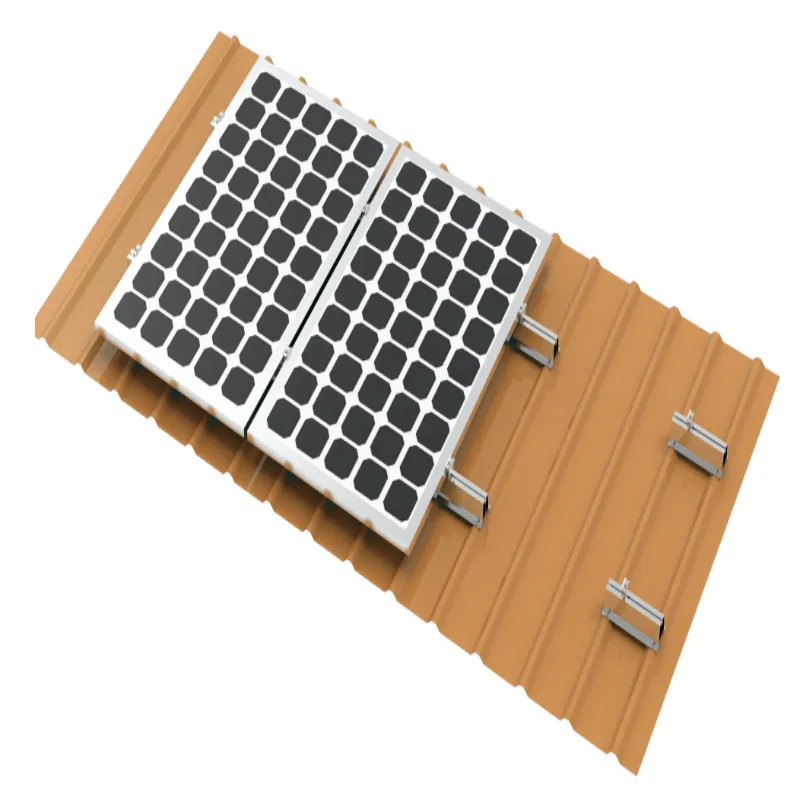

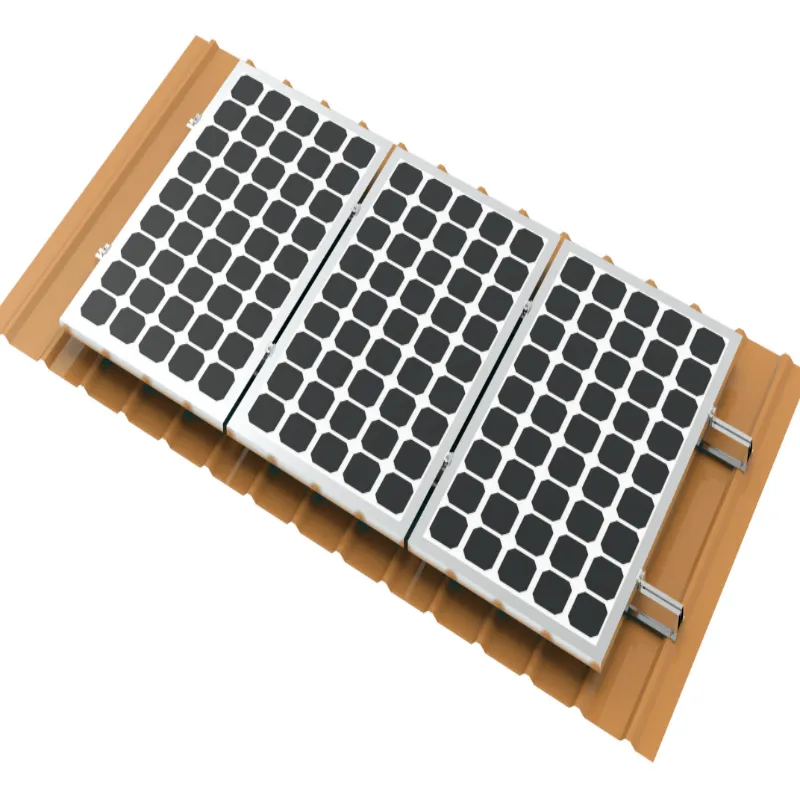

Passaggio 3: disporre più binari U70 in base alle dimensioni del modulo solare. Assicurarsi che ogni angolo del modulo sia supportato dal binario. Disporre i moduli fotovoltaici sulla parte superiore dei binari U70.

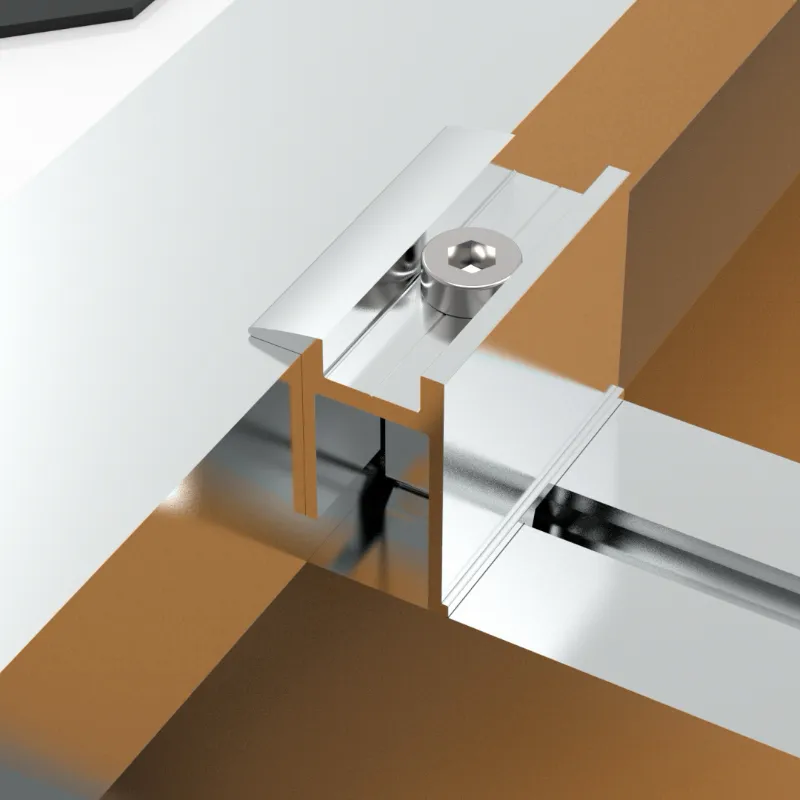

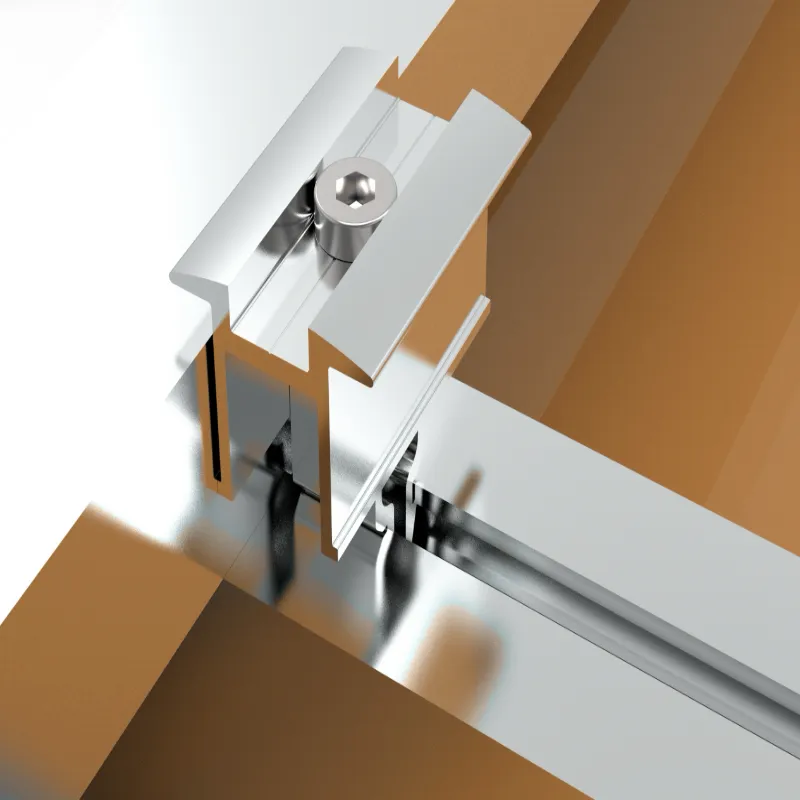

Passo 4: Installare i morsetti terminali e intermedi a installazione rapida e serrare alla coppia specificata per mantenere saldamente i telai dei moduli.

Passaggio 5: ricontrollare la coppia di viti e l'integrità della guarnizione; installazione completata.

La certificazione

Le nostre guide per pannelli solari in alluminio U70 sono prodotte secondo la gestione della qualità e certificate secondo lo standard ISO9001.

La nave è fuori.

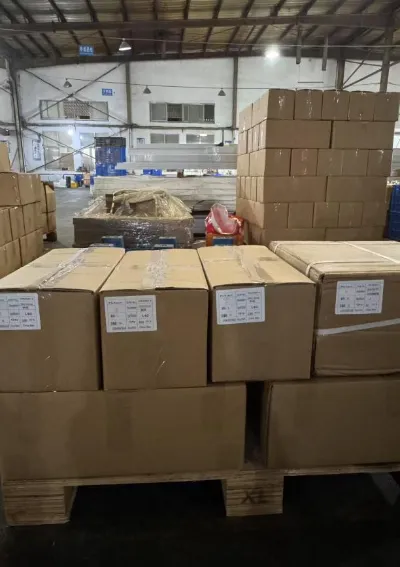

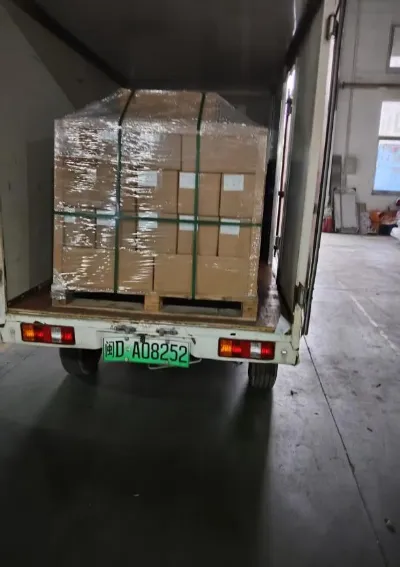

A causa della lunghezza ridotta dei mini binari di tipo U, sono imballati in cartoni e fissati su pallet di legno per mantenere le merci ordinate e prevenirne la deformazione durante il trasporto.

Domande frequenti

Q1: Per quale tipo di tetto è adatto questo mini-binario a forma di U?

R: È progettato principalmente per tetti metallici trapezoidali e ondulati. Le viti devono essere fissate agli arcarecci del tetto. Non adatto per lamiere sottili senza arcarecci o tetti piani in cemento.

Q2: Quale materiale e finitura superficiale adotta il binario?

R: Lega di alluminio 6005 T5 con trattamento superficiale anodizzato, caratterizzata da una buona resistenza alla corrosione per uso esterno a lungo termine.

Q3: Qual è il periodo di garanzia?

A: Garanzia sui materiali di 10 anni per le rotaie. Esclude danni causati dall'installazione e danni causati dall'uomo.

Q4: È necessaria la saldatura durante l'installazione?

R: Non è necessaria alcuna saldatura. Fissare le guide con viti autoperforanti e fissare i moduli fotovoltaici con bulloni a T e morsetti. Tutti i collegamenti sono imbullonati.

Q5: È necessario giuntare i binari per l'estensione?

R: I connettori di giunzione non sono necessari. Come mini-rotaie a sezione corta, devono essere posizionate direttamente sotto ogni angolo dei moduli solari.

Q6: Qual è il metodo di imballaggio? R: Le rotaie sono imballate in cartoni e fissate su pallet di legno per mantenerle ordinate ed evitare deformazioni durante il trasporto.

Q7: Quali moduli solari fotovoltaici sono compatibili?

R: Compatibile con la maggior parte dei moduli fotovoltaici tradizionali con un'altezza del telaio di 30–45 mm, abbinati ai corrispondenti morsetti intermedi e terminali.

Q8: Le prestazioni in termini di carico del vento sono affidabili?

R: Le prestazioni del carico del vento dipendono dalla disposizione dell'arcareccio e dalla posizione delle viti. Le viti devono essere fissate sugli arcarecci in acciaio e non solo sulle lastre del tetto. Costruire in conformità con la spaziatura progettata per soddisfare i requisiti locali di carico del vento.

Q9: Potete tagliare i binari alla lunghezza specificata dal cliente?

R: È disponibile il servizio di taglio personalizzato, con una tolleranza di lunghezza di ±2 mm. Vi preghiamo di comunicarci le dimensioni richieste.
