Morsetti intermedi e morsetti terminali

Siamo onesti: quando si parla di sistemi di montaggio fotovoltaici, tutta l'attenzione va ai binari, ai pali, alle fondazioni. Ma le parti che tengono effettivamente in posizione i pannelli solari sono i morsetti:morsetti centrali e finali clamplificatori. Noi di Xiamen Honor Energy lavoriamo in questo settore da abbastanza tempo per sapere una cosa: se i tuoi morsetti si guastano, l'intero array è nei guai.

Cosa sono esattamente i morsetti intermedi e i morsetti finali e perché sono necessari entrambi?

Onestamente, entrambi svolgono lo stesso lavoro fondamentale: tenere i pannelli solari sui binari. Ma dove si siedono fa la differenza. I morsetti centrali vanno tra due pannelli.

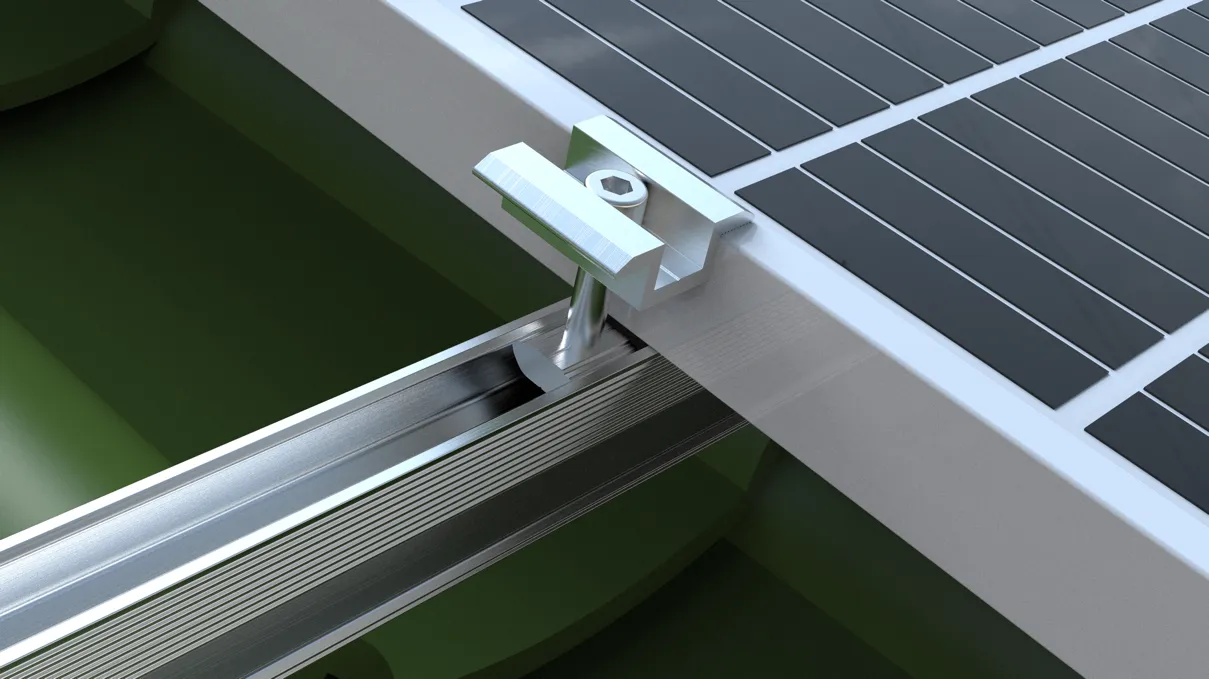

Immagina questo: hai un pannello a sinistra e uno a destra, e un morsetto centrale si trova proprio nello spazio vuoto, afferrando il bordo di entrambi contemporaneamente. Mantiene uniforme la spaziatura, impedisce ai pannelli di spostarsi fuori allineamento e blocca tutto saldamente al binario sottostante. Ogni pannello ne ha bisogno di due, uno su ciascun lato. I morsetti terminali sono i fermalibri. Vanno all'inizio e alla fine di ogni fila, afferrando solo il bordo esterno del primo e dell'ultimo pannello. Il loro compito è impedire che l'intera fila scivoli lateralmente quando soffia il vento. Senza di loro, quella fila di pannelli si allenterebbe lentamente nel tempo. Quindi, in parole povere: i morsetti centrali si collegano e i morsetti terminali si collegano. Usali entrambi, altrimenti il ​​tuo array non resterà insieme a lungo. I morsetti terminali (chiamati anche morsetti laterali o morsetti per bordi) sono installati sui bordi esterni di ciascuna fila di pannelli. Ciascun morsetto terminale sostiene solo il bordo esterno di un modulo, agendo come un "cappuccio" per evitare che l'intera fila si sposti lateralmente in caso di forti venti o vibrazioni. I morsetti terminali richiedono una progettazione più attenta rispetto ai morsetti centrali perché afferrano solo un pannello: sotto carico tendono a ruotare o scivolare via dal telaio se non sono progettati correttamente. In termini semplici: i morsetti centrali gestiscono le connessioni tra i pannelli, mentre i morsetti terminali gestiscono i bordi. Sono necessari entrambi per trasformare una fila di singoli pannelli in un'unica struttura solida.

Specifiche

Compatibile con la maggior parte dei pannelli sul mercato I nostri morsetti intermedi e terminali sono progettati per la massima compatibilità. I moduli fotovoltaici tradizionali hanno spessori del telaio che vanno da 30 mm a 50 mm e i nostri prodotti li coprono praticamente tutti. Dimensioni standard del morsetto centrale (spessore del modulo): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Dimensioni standard del morsetto terminale (altezza del telaio del modulo): 35 mm / 40 mm / 45 mm / 50 mm Lunghezza del morsetto: Standard 40 mm, 50 mm, 60 mm – lunghezze personalizzate disponibili su richiesta. Spaziatura del pannello (morsetto centrale): 20 mm, 26 mm, 28 mm, ecc. Offriamo anche morsetti centrali regolabili e morsetti terminali regolabili che coprono 30/34/38/42 mm o 35/40/45/50 mm in un unico modello. Meno SKU nel tuo magazzino, meno problemi in cantiere.

Materiali e Finiture

Corpo in alluminio, morsetti hardware in acciaio inossidabile sono posizionati all'aperto, esposti al sole, alla pioggia e agli sbalzi di temperatura anno dopo anno. Se il materiale non è adatto, si arrugginiranno nel giro di tre o cinque anni. I nostri morsetti intermedi e terminali sono realizzati in lega di alluminio 6063-T5, il grado di alluminio più collaudato e ampiamente utilizzato nel settore del montaggio fotovoltaico. Offre elevata resistenza alla trazione, peso ridotto ed eccellente resistenza alla corrosione, con una durata di 20-25 anni in ambienti esterni. Il trattamento superficiale è di anodizzazione – finitura argento naturale o trasparente, con uno spessore del film di ossido di 8-10 micron. Questo film sottile migliora notevolmente la resistenza alla corrosione. Per esigenze speciali è disponibile anche il rivestimento anodizzato nero o elettroforetico. L'hardware è in acciaio inossidabile 304 o 316: bulloni e dadi che non si arrugginiscono mentre le parti in alluminio sono ancora in buone condizioni. I cuscinetti antiscivolo sono realizzati in gomma EPDM (monomero etilene propilene diene), posizionati tra il morsetto e il telaio del modulo. Questi cuscinetti hanno due scopi: aumentano l'attrito per impedire il movimento del pannello sotto i carichi del vento e attutiscono la forza di serraggio per evitare di graffiare o deformare il telaio in alluminio. La gomma EPDM è resistente ai raggi UV e all'invecchiamento e offre prestazioni affidabili da -40°C a 80°C.

Che tipi offriamo?

Penseresti che i morsetti intermedi e quelli finali siano piuttosto semplici - e lo sono, per lo più. Ma nel corso degli anni abbiamo imparato che sicuramente una taglia unica non va bene per tutti. Progetti diversi, pannelli diversi, condizioni del sito diverse: tutti richiedono qualcosa di leggermente diverso. Quindi ecco cosa teniamo in magazzino: Morsetti intermedi standard: questi sono i tuoi cavalli di battaglia. Si adattano ai tradizionali pannelli in silicio cristallino con cornice, del tipo che vedi nel 90% dei progetti disponibili. Compatibile con spessori dei moduli da 30 mm fino a 50 mm. Niente di speciale, solo solido e affidabile. Morsetti terminali standard: stessa idea, ma per i bordi esterni. Stessa gamma di spessori, stessa semplicità di installazione. Fanno esattamente quello che dovrebbero fare e lo fanno bene.

Morsetti centrali regolabili

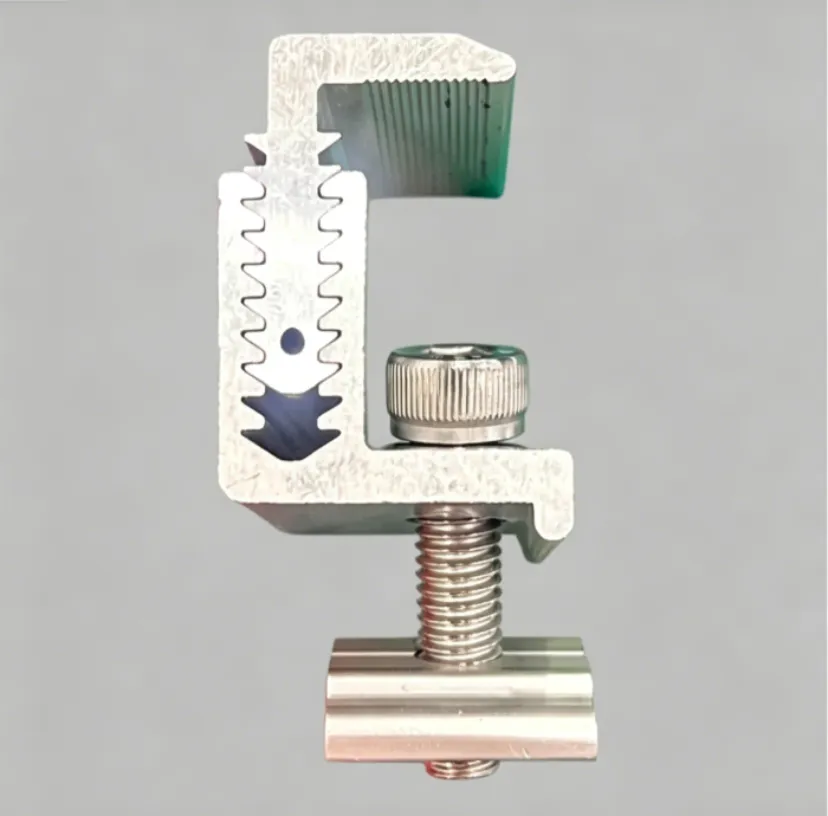

È qui che le cose si fanno intelligenti. Un unico morsetto copre più spessori: 30/34/38/42 mm o 35/40/45/50 mm in un unico modello. Non dovrai più indovinare quale spessore ti serve, né immagazzinare quattro parti diverse per quattro lavori diversi. Prendi una scatola e sei coperto per la maggior parte degli scenari. Morsetti terminali regolabili: stesso concetto regolabile, ma per le posizioni dei bordi. Ti dà la stessa flessibilità alle estremità delle file. Morsetti intermedi e terminali per film sottile: sono una specialità. I moduli a film sottile sono molto più sottili dei pannelli cristallini standard: parliamo di 5-7,7 mm. I morsetti normali semplicemente non li afferrano correttamente. Per questo ne realizziamo modelli dedicati con un profilo delle ganasce più stretto, progettato specificamente per trattenere saldamente i pannelli a film sottile senza danneggiare i bordi. Questa è la nostra formazione. Se hai bisogno di qualcosa che non rientra nelle offerte standard (uno spessore non standard, una lunghezza specifica, una finitura particolare) possiamo realizzare anche lavorazioni personalizzate.

Installazione

Semplice, veloce, senza foratura necessaria L'installazione del morsetto è semplice: non è necessaria alcuna foratura nei pannelli stessi. La procedura standard: montare i binari (canale a U, canale a C o binari in alluminio) sulla struttura di supporto, posizionare i pannelli fotovoltaici sopra, posizionare i morsetti centrali tra i pannelli adiacenti e i morsetti terminali sui bordi esterni, quindi serrare i bulloni. Ogni modulo richiede due morsetti centrali e ogni fila richiede due morsetti terminali. La coppia di serraggio consigliata è 8-15 N·m, a seconda dello spessore del modulo e delle condizioni del sito. Troppo larghi e i pannelli si sposteranno nel vento; troppo stretto e si rischia di danneggiare il telaio del modulo. Raccomandazioni dettagliate sulla coppia sono incluse in ogni spedizione.

Applicazioni

Dai tetti ai supporti a terra, dai carport ai morsetti intermedi e terminali BIPV vengono utilizzati praticamente in ogni tipo di installazione fotovoltaica. Fotovoltaico distribuito su tetto: tetti in acciaio ondulato, tetti piani in cemento, tetti inclinati in tegole: i morsetti fissano i pannelli ai binari. Parchi solari montati a terra: decine di migliaia di pannelli collegati pannello per pannello con morsetti intermedi e terminali. E i posti auto coperti? Stessa storia: i pannelli vengono montati sulla struttura del posto auto coperto e i morsetti fanno esattamente quello che fanno sempre: tengono tutto stretto.

BIPV è leggermente diverso perché i pannelli sono in realtà parte dell'edificio stesso. Ma indovina un po'? Hai ancora bisogno dei morsetti. Non sono facoltativi.

E onestamente, non importa se stai utilizzando moduli a vetro singolo o doppio, piatti o inclinati: i morsetti centrali e quelli terminali sono la colla che impedisce all'intero array di cadere a pezzi. Senza di loro, non hai altro che una pila di pannelli sciolti.

Perché scegliere i nostri prodotti?

Non lo edulcoreremo: Xiamen Honor Energy opera nel settore del montaggio fotovoltaico da anni. Sappiamo esattamente dove le cose vanno storte in un impianto solare. I morsetti possono essere piccoli, ma falliscono più spesso di quanto le persone si aspettino. Viti allentate, gomma invecchiata, rivestimento anodizzato usurato: ognuno di questi dettagli può compromettere la sicurezza di un intero array. Ecco perché non prendiamo scorciatoie sui materiali: alluminio 6063-T5, acciaio inossidabile 304 e gomma EPDM: tutte soluzioni collaudate e standard del settore. Una corretta anodizzazione significa 20 anni di servizio all'aperto senza problemi. Le nostre specifiche coprono la stragrande maggioranza dei pannelli sul mercato: spessore da 30 mm a 50 mm, praticamente tutti coperti. E se hai bisogno di dimensioni personalizzate, possiamo farlo anche noi. I morsetti sono piccoli. Ma non sottovalutarli. Se hai bisogno di morsetti affidabili che non ti deluderanno, contattaci.
