Kliploks per tetto fotovoltaico: abbina il profilo, installa correttamente

Honor Energia, un fornitore professionale specializzato inAccessori per sistemi di montaggio fotovoltaico. Dai clip da tetto ai binari abbinati, offriamo una gamma completa di soluzioni complete. I nostri kliplok coprono il tipo ad angolo, con aggraffatura, trapezoidale e i più recenti design integrati, compatibili praticamente con tutte le principali lamiere profilate in acciaio sul mercato, con disponibilità anche di personalizzazione non standard. Per quanto riguarda le rotaie, disponiamo di rotaie in alluminio ad alta resistenza e connettori in acciaio inossidabile con varie specifiche per soddisfare diversi requisiti di carico e portata. Che tu sia un'azienda EPC, un installatore o qualcuno che paga effettivamente le bollette, Xiamen Honor Energy ti copre con prodotti solidi e un supporto rapido e senza problemi.

Veniamo ora ai kliplok sul tetto: il loro compito principale è piuttosto semplice: mordono le creste rialzate del tetto in acciaio e sostengono l'intero sistema di binari e pannelli fotovoltaici. Analizziamolo un po'.
Innanzitutto, mantengono i pannelli saldamente in posizione. Questo è il punto: assicurarsi che i moduli rimangano al riparo dalla pioggia, dal vento o da qualunque condizione atmosferica si presenti.
In secondo luogo – e questo è importante per i tetti ad angolo e con aggraffatura verticale – questi kliplok non richiedono un singolo foro. Nessun foro significa nessuna perdita. Mantieni intatta l'impermeabilizzazione originale del tetto, che è esattamente ciò che desideri quando hai a che fare con i tetti di fabbriche o magazzini. Ciò li rende adatti per grandi tetti industriali o magazzini.

Miglioramento della resistenza al vento: alcuni kliplok sono progettati specificamente come tipi anti-sollevamento, fornendo una maggiore potenza di tenuta contro le forti forze di sollevamento durante le tempeste.

Adattamento a diversi profili di nervature: i kliplok possono essere realizzati su misura per adattarsi alla forma e alle dimensioni esatte delle nervature in lamiera di acciaio, garantendo una perfetta aderenza.
Oltre a questi, i kliplok vengono utilizzati anche nei sistemi anti-tifone, nei dispositivi anti-neve e persino per il fissaggio di pannelli decorativi in ​​alluminio sui tetti.

Caratteristiche principali dei clip da tetto

Nessun compromesso sull'impermeabilità: questo è il principale punto di forza. Poiché non vengono praticati fori, la membrana impermeabile originale rimane intatta. I kliplok con cucitura verticale, in particolare, aderiscono direttamente ai bordi bloccati, eliminando virtualmente qualsiasi rischio di perdite.



Installazione rapida: molti componenti possono essere preassemblati in fabbrica; sul posto, è sufficiente agganciarli in posizione e serrare i bulloni. Ciò consente di risparmiare tempo e manodopera.
Leggero e resistente alla corrosione: la maggior parte dei kliplok sono realizzati in leghe di alluminio (ad esempio 6063-T5 o 6005-T5) con una finitura superficiale anodizzata. Aggiungono poco carico extra al tetto e superano test in nebbia salina di 1000 ore o più.



Ma presentano anche degli svantaggi: sebbene non penetranti, i kliplok non sono fissati in modo permanente al tetto. Sotto vento, neve o carichi sismici a lungo termine, possono gradualmente allentarsi o addirittura staccarsi. Sono quindi essenziali ispezioni regolari.
La capacità di carico deve essere verificata in anticipo – I tetti in acciaio profilato hanno una capacità di carico limitata. Il peso aggiuntivo dell'impianto fotovoltaico non deve superare il carico di progetto originale. La pratica industriale suggerisce circa 0,15 kN/m² per i nuovi carichi; in realtà il peso totale dei pannelli più il sistema di montaggio oscilla solitamente tra i 20 ei 35 kg per metro quadrato. Procurarsi sempre i disegni strutturali originali ed eseguire una verifica del carico prima dell'installazione.

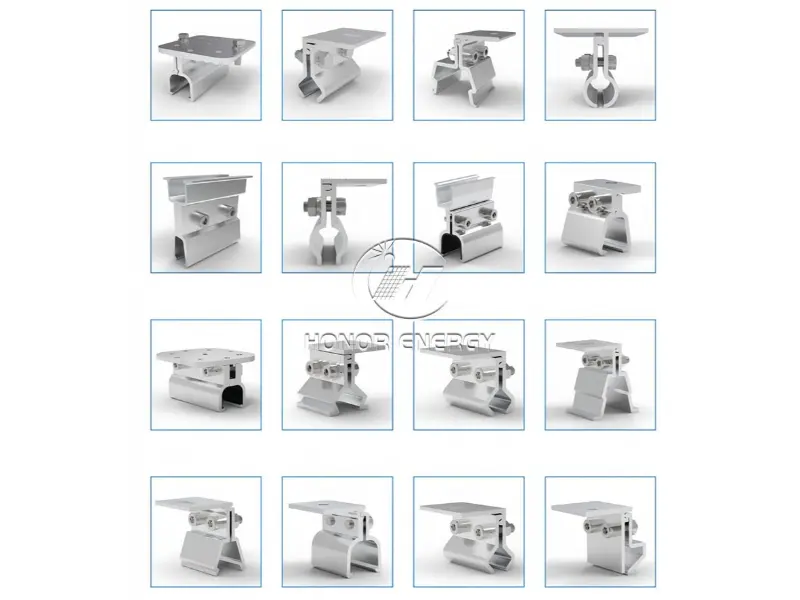

Principali tipi di Kliplok per tetto

La scelta del kliplok dipende interamente dal profilo della lamiera d'acciaio. Diverse forme di nervature richiedono diversi design di kliplok.

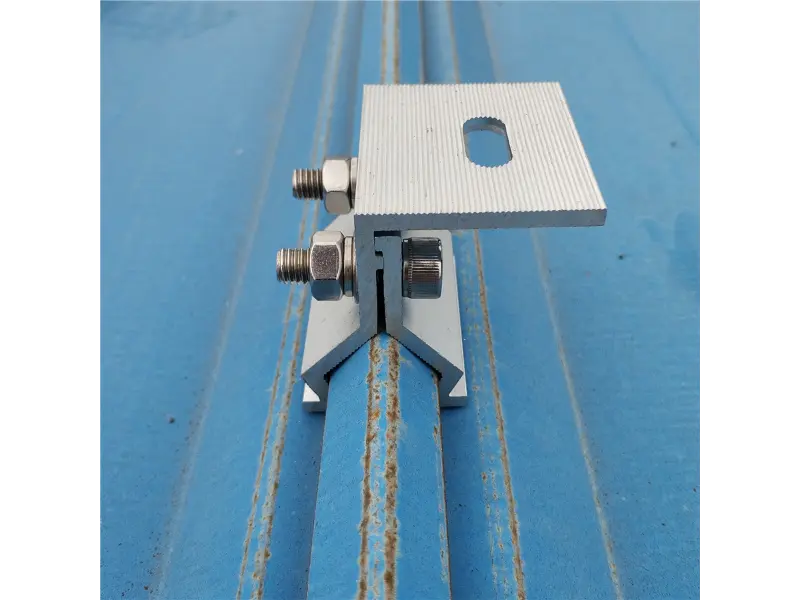

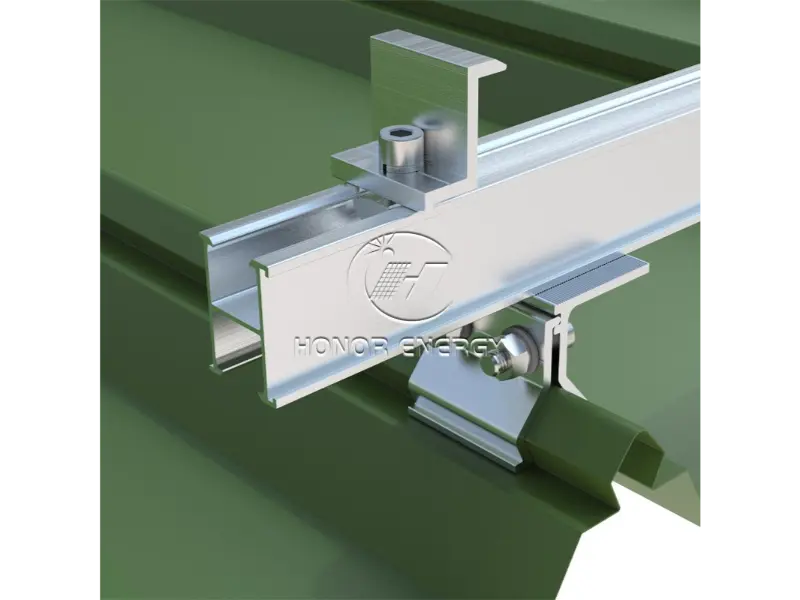

Clip ad angolo

Profilo del tetto abbinato: Lamiere d'acciaio profilate di tipo angolare (modelli comuni: 470, 760, 820, ecc.).
I fogli ad angolo sono dotati di quella nervatura angolata: è una forma perfetta a cui aggrapparsi il kliplok. I nostri kliplok hanno mascelle progettate per mordere proprio quella costola, e la parte migliore? Non fai un solo buco nel tetto. L'installazione è semplice: posiziona il kliplok in alluminio sopra la centina e stringi i bulloni.
Al giorno d'oggi, sono disponibili kliplok integrati di tipo angolare che eliminano del tutto la necessità di guide di montaggio: i moduli possono essere fissati direttamente al kliplok, riducendo significativamente i tempi di installazione.

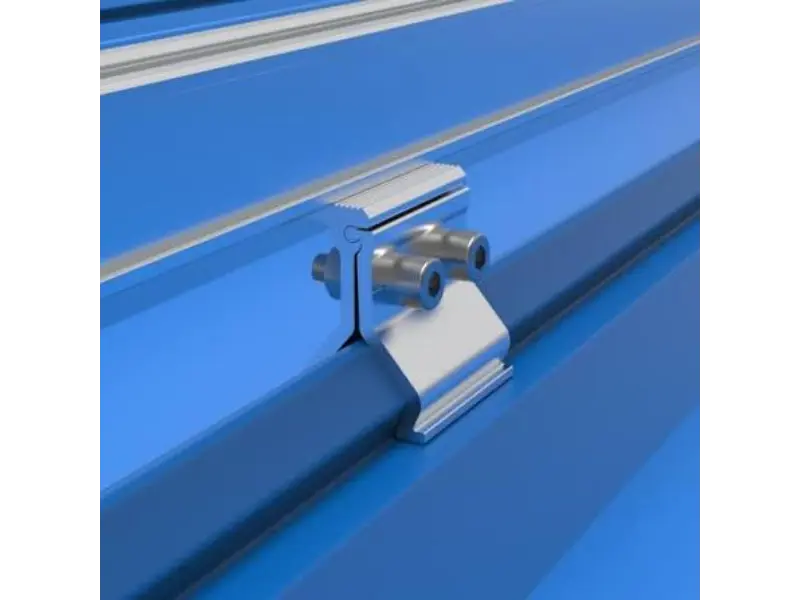

Kliplok con cucitura in piedi

Profilo del tetto abbinato: lamiere d'acciaio profilate con aggraffatura verticale (modelli comuni: 400, 430, ecc.).
Le nervature di queste lastre sono sollevate verticalmente e intrecciate. i kliplok si fissano semplicemente sulla cucitura verticale – anche in questo caso non è necessaria alcuna penetrazione. In progetti reali come l’impianto fotovoltaico sul tetto a semiconduttori BOE di Hefei, per il sistema di montaggio sono stati utilizzati kliplok con aggraffatura personalizzata.



Kliplok trapezoidali (tipo T).

Profilo del tetto abbinato: lamiere d'acciaio profilate trapezoidali.
Le lamiere trapezoidali hanno semplici nervature a forma trapezoidale senza le complesse caratteristiche di bloccaggio dei tipi ad angolo o con aggraffatura. Queste centine non forniscono un punto affidabile per il kliploking; pertanto, la pratica standard attuale prevede l'utilizzo di viti autofilettanti che penetrano nella lamiera di acciaio e si ancorano agli arcarecci sottostanti.
Lo svantaggio è evidente: la perforazione perfora lo strato impermeabile, creando un potenziale percorso di perdita. Per i tetti trapezoidali, sono fondamentali misure di impermeabilizzazione aggiuntive: installare cuscinetti in gomma EPDM tra il kliplok e la lamiera di acciaio e applicare un sigillante siliconico strutturale resistente agli agenti atmosferici attorno a ogni foro della vite (che può durare più di 10 anni). Nel 2023, un tifone a Nantong ha distrutto 12 progetti fotovoltaici: oltre il 60% dei guasti è stato ricondotto alla corrosione e alla frattura nei punti perforati.



Kliplock integrati

Si tratta di un design più recente che elimina le guide di montaggio. Il kliplok è formato integralmente come un unico pezzo, leggero e resistente. I moduli fotovoltaici possono essere montati direttamente sul kliplok, risparmiando sui costi dei materiali e migliorando la capacità di carico.





Suggerimenti per la selezione e l'installazione

Abbina il tipo di kliplok al profilo del tetto - I kliplok di tipo angolare non devono essere utilizzati su lamiere trapezoidali e i kliplok di tipo T non sono adatti per altri profili. La mancata corrispondenza porta ad allentamenti e perdite.
Non forzare troppo i bulloni: solitamente puntiamo a 20-30 N·m. Vai oltre e schiaccerai la lamiera d'acciaio, rovinando l'impermeabilizzazione.
E per l'amor del cielo, non saltare il sigillante. Quel piccolo spazio tra il kliplok e il tetto è esattamente il punto in cui l'acqua entra, quindi riempilo adeguatamente.
Inoltre, cerca di evitare di lavorare nei giorni di pioggia. L'umidità uccide il potere adesivo del sigillante e questa è la ricetta per le perdite successive.

Ultima cosa: tieni il passo con i controlli regolari. Controlla i bulloni e il sigillante ogni sei mesi e fai sempre un giro extra dopo un forte temporale o una forte nevicata.
Non lasciarti ingannare dalle loro dimensioni: i kliplok fanno il lavoro pesante. Scegli il tipo giusto e installalo bene e avrai un sistema veloce, a prova di perdite e affidabile. Se sbagli, lo pagherai: generazione inferiore, danni al tetto o, peggio, pannelli che si allentano. Il trucco è semplice: abbina il tuo kliplok al tetto, stringilo correttamente e mantieni il controllo della manutenzione.
