Piede a L per montaggio solare

Operiamo nel settore del montaggio solare da anni e qui a Xiamen Honor Energy. La superficie del piede a L per montaggio solare è trattata con anodizzazione per migliorare la resistenza all'ossidazione e la durata all'aperto. Con la sua struttura compatta a forma di L, il piede PV L fornisce una connessione stabile tra i binari solari e le strutture di supporto. È compatibile con le comuni guide di montaggio solare, inclusi i profili 41×41 mm e 41×62 mm, ed è ampiamente utilizzato nei sistemi di tetto in metallo, nelle installazioni su tetto in cemento e nelle strutture di montaggio solare montate a terra.

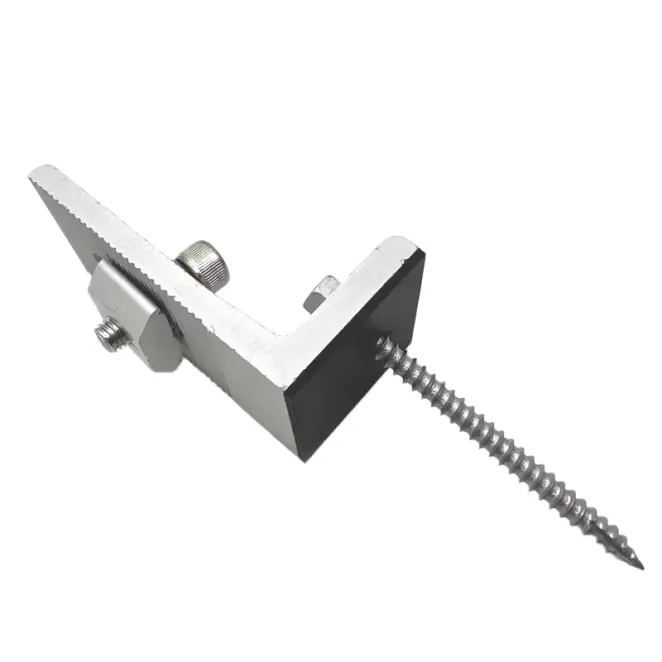

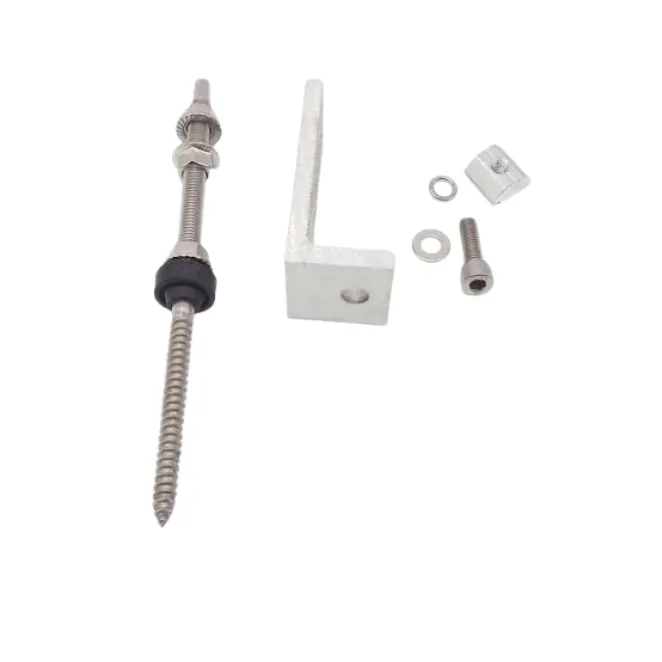

Struttura del piede a L per montaggio solare

Il piede PV L è una staffa ad angolo retto utilizzata nei sistemi di montaggio solare per collegare i binari fotovoltaici alle strutture di supporto. Trasferisce i carichi meccanici dai moduli solari e dalle rotaie al tetto o alle fondamenta.

Il percorso di carico tipico è:

Modulo solare → Binario → Piede a L → Struttura del tetto/Fondazione

La base orizzontale è fissata al piano di appoggio, mentre la sezione verticale si collega al binario solare tramite bulloni. Il design scanalato consente la regolazione del posizionamento durante l'installazione, migliorando l'allineamento dei binari e la compatibilità con le diverse condizioni del tetto.

Materiale e trattamento superficiale

Lega di alluminio 6005-T5

I piedini a L per montaggio solare sono realizzati principalmente in lega di alluminio 6005-T5, che offre un equilibrio tra resistenza, design leggero e resistenza alla corrosione.

La superficie anodizzata forma uno strato protettivo di ossido che migliora la resistenza all'umidità, all'ossidazione e all'esposizione ambientale esterna. Per le applicazioni in ambienti costieri o altamente corrosivi, è possibile selezionare alternative in acciaio inossidabile in base ai requisiti del progetto.

Caratteristiche del prodotto

Design della connessione regolabile

Il design della fessura integrata consente un posizionamento flessibile tra il piede a L e la guida solare, aiutando a mantenere l'allineamento tra le diverse strutture di montaggio.

Costruzione leggera in alluminio

La struttura in lega di alluminio riduce il peso dei componenti mantenendo la resistenza meccanica richiesta per le applicazioni di montaggio fotovoltaico. Ciò lo rende adatto a progetti solari su larga scala in cui il peso dei componenti e l'efficienza dell'installazione sono considerazioni importanti.

Compatibilità ferroviaria

I piedini a L per montaggio solare sono compatibili con i profili delle guide fotovoltaiche comunemente utilizzati, tra cui:

· Binari in alluminio 41×41 mm

· Binari in alluminio 41×62 mm

· Sistemi ferroviari personalizzati

Caratteristiche prestazionali

Supporto del carico strutturale

Le prestazioni di carico di un piede a L per montaggio solare dipendono dal tipo di materiale, dallo spessore, dalle dimensioni, dal metodo di fissaggio e dalla progettazione del sistema.

I tipici sistemi di montaggio fotovoltaico che utilizzano piedini a L sono progettati per applicazioni con velocità del vento fino a 60 m/s e carichi di neve intorno a 1,4-1,5 kN/m². Le prestazioni effettive dipendono dai calcoli strutturali e dalle condizioni ambientali specifici del progetto.

Resistenza alla corrosione

La combinazione di elementi di fissaggio in alluminio anodizzato e acciaio inossidabile fornisce resistenza alla corrosione per applicazioni fotovoltaiche esterne a lungo termine. La corretta selezione dei materiali aiuta a ridurre i rischi di corrosione causati dall'esposizione ambientale e dai problemi di compatibilità dei metalli.

Processo di produzione

I piedini a L per montaggio solare sono prodotti attraverso processi che includono stampaggio, lavorazione per estrusione e lavorazione CNC.

Per la produzione standard di grandi volumi, lo stampaggio garantisce dimensioni costanti e una produzione efficiente. La lavorazione CNC viene utilizzata per progetti personalizzati, dimensioni speciali e requisiti di volumi ridotti.

La qualità della produzione si concentra su:

· Precisione dimensionale

· Precisione di asole e fori

· Coerenza del trattamento superficiale

· Integrità strutturale

Il processo di anodizzazione migliora le prestazioni superficiali dei componenti in alluminio migliorando la durezza, la resistenza alla corrosione e la resistenza agli agenti atmosferici.

Applicazioni

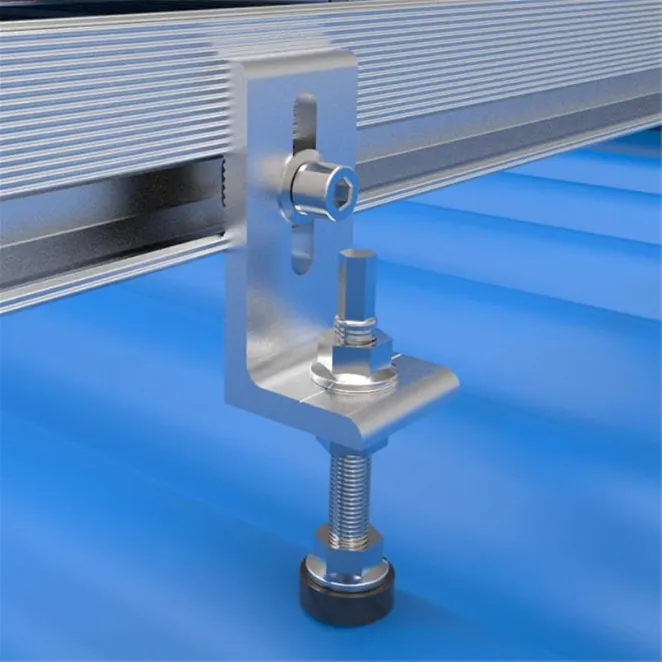

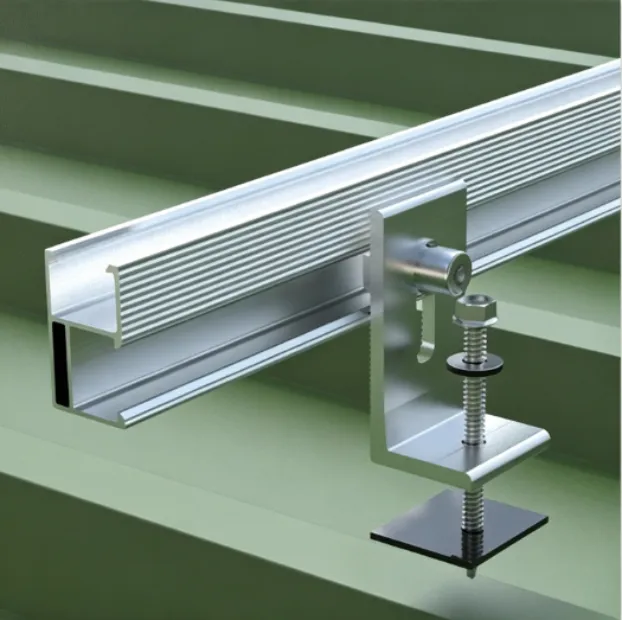

Sistemi solari con tetto in metallo

I piedini a L per montaggio solare sono ampiamente utilizzati su tetti in metallo trapezoidale e ondulato. La loro struttura compatta consente di collegare i binari fotovoltaici direttamente alle strutture di supporto del tetto mediante idonei elementi di fissaggio.

Sistemi per tetti con aggraffatura verticale

Per i tetti con aggraffatura verticale, i piedini a L possono essere combinati con morsetti per tetto per fornire un collegamento ferroviario senza penetrare direttamente nella superficie del tetto.

Sistemi di copertura in calcestruzzo

Sui tetti in cemento, i piedini a L possono essere installati con basi di montaggio o ancoraggi adeguati per collegare i binari fotovoltaici e supportare i moduli solari.

Strutture solari montate a terra

Il piedino a L per montaggio solare può essere utilizzato anche in sistemi solari montati a terra dove sono necessari collegamenti ferroviari regolabili e componenti di montaggio compatti.

Come selezionare i piedini a L per il montaggio solare

Selezione dei materiali

Per le applicazioni fotovoltaiche standard, la lega di alluminio 6005-T5 con trattamento anodizzato viene comunemente selezionata per il suo rapporto resistenza/peso e la resistenza alla corrosione.

Per le zone costiere, gli ambienti industriali o i luoghi con maggiore esposizione alla corrosione, è possibile selezionare acciaio inossidabile o altri materiali resistenti alla corrosione.

Selezione dello spessore

Lo spessore finale deve essere selezionato in base ai requisiti di carico del sistema, alle condizioni del tetto e al progetto di montaggio.

Selezione della dimensione

Le dimensioni del piede a L devono corrispondere al sistema di binari solari e alla struttura di installazione. I parametri importanti includono la dimensione della base, l'altezza verticale, la posizione della fessura e il design del foro di montaggio.

Le dimensioni personalizzate possono essere sviluppate in base alle diverse strutture di montaggio solare.

Guida alla selezione rapida

Domande frequenti

Q1. Che cos'è un piede a L per montaggio solare?

Un piede a L per montaggio solare è una staffa in alluminio a forma di L utilizzata per collegare i binari fotovoltaici alle strutture del tetto o alle basi di montaggio. Serve come componente di connessione chiave nei sistemi di montaggio solare.

Q2. Quale materiale viene utilizzato per i piedini PV L?

La maggior parte dei piedini PV L sono realizzati in lega di alluminio 6005-T5 per la sua resistenza meccanica, proprietà leggere e resistenza alla corrosione.

Q3. Dove vengono utilizzati i piedini a L?

I piedini a L per montaggio solare sono comunemente utilizzati in sistemi di tetti in metallo, installazioni solari su tetti in cemento, strutture fotovoltaiche montate a terra e progetti fotovoltaici commerciali.

Q4. I piedini a L per il montaggio solare possono essere personalizzati?

SÌ. Dimensioni, spessore, design delle fessure, trattamento superficiale e metodi di connessione possono essere personalizzati in base alle diverse strutture di montaggio solare.

Q5. Qual è la durata prevista dei piedini a L in alluminio?

Se opportunamente selezionati con materiali adeguati, trattamento superficiale e componenti di montaggio compatibili, i piedini a L in alluminio anodizzato possono soddisfare i requisiti operativi a lungo termine dei sistemi fotovoltaici.

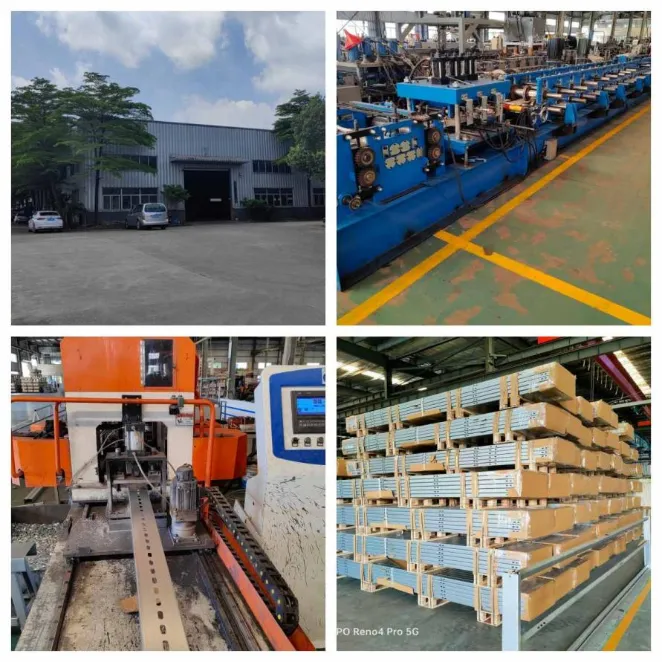

Controllo di fabbrica e qualità

Xiamen Honor Energy produce accessori per il montaggio solare attraverso processi di produzione controllati, tra cui l'ispezione delle materie prime, la formatura o la lavorazione, il trattamento superficiale e la verifica della qualità finale.

Il controllo di qualità si concentra sulla consistenza del materiale, sull'accuratezza dimensionale, sulla qualità del trattamento superficiale e sulle prestazioni del prodotto.

Le opzioni di imballaggio includono l'esportazione di pallet in legno e pallet in acciaio per proteggere i componenti durante il trasporto.

Certificazioni

Xiamen Honor Energy segue gli standard di gestione della qualità per la produzione di componenti di montaggio solare, tra cui:

· Sistema di gestione della qualità ISO 9001

· Requisiti di conformità relativi al CE

· Riferimenti standard JIS
