Piastra di collegamento solare

La parte chiamata Piastra di Collegamento Solare è fondamentalmente un pezzo di metallo piatto e resistente, a forma di rettangolo spesso. È costruito in robusto acciaio ad alta resistenza rivestito per prevenire la ruggine. Molti fori per i bulloni sono stati praticati secondo uno schema molto specifico e pianificato. Il suo compito principale è quello di essere un collegamento super solido. Funziona come un connettore per carichi pesanti che si imbullona e blocca due parti principali della struttura di supporto: le travi orizzontali che sostengono i pannelli solari e i montanti verticali ancorati al terreno. Unendo saldamente queste parti, si garantisce che tutto il peso e la forza dei pannelli e del vento vengano trasferiti in modo sicuro attraverso l'intera struttura e nel terreno.

Metodo di connessione

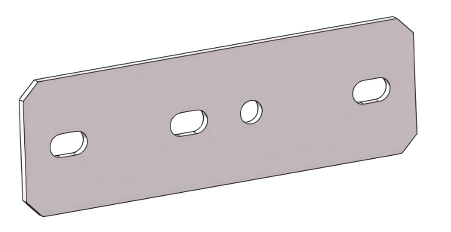

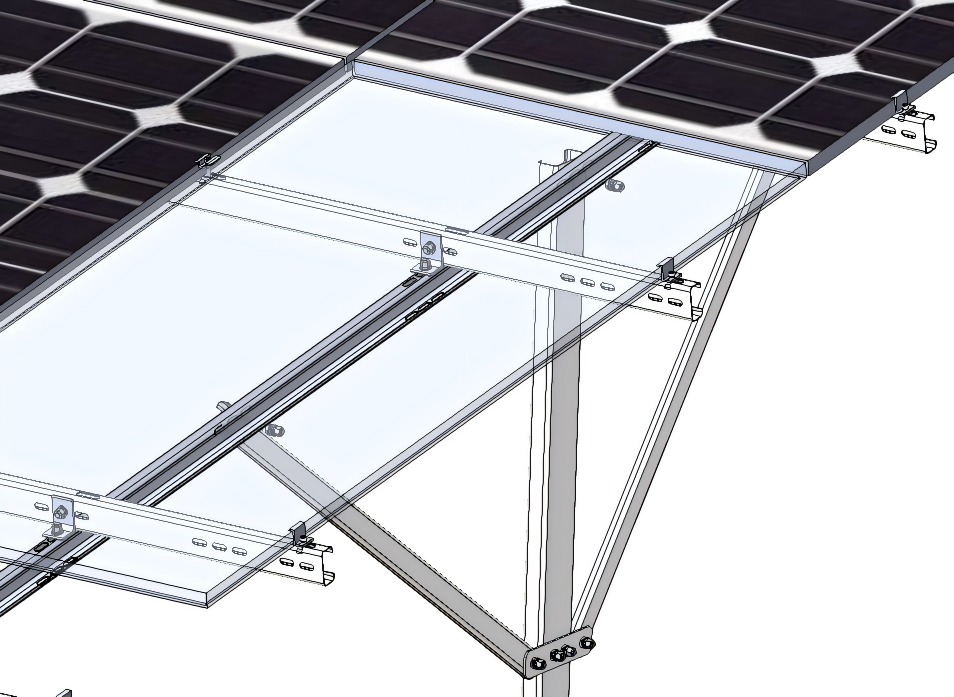

Il collegamento della piastra solare si trova comunemente nei sistemi di supporto al suolo a colonna singola o nei sistemi di supporto al suolo che richiedono un rinforzo diagonale aggiuntivo. Questo perché trasferisce efficacemente tutte le forze alla colonna principale, rinforzando così la lunghezza della trave longitudinale principale e fissandola in posizione. Deve avere un minimo di quattro fori: i fori esterni per collegare il controvento diagonale e i due fori centrali per collegare la colonna principale.

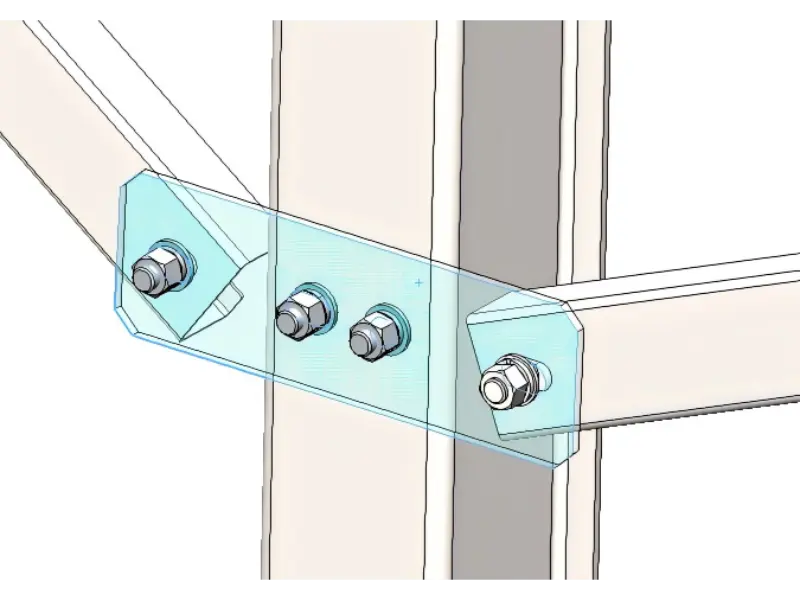

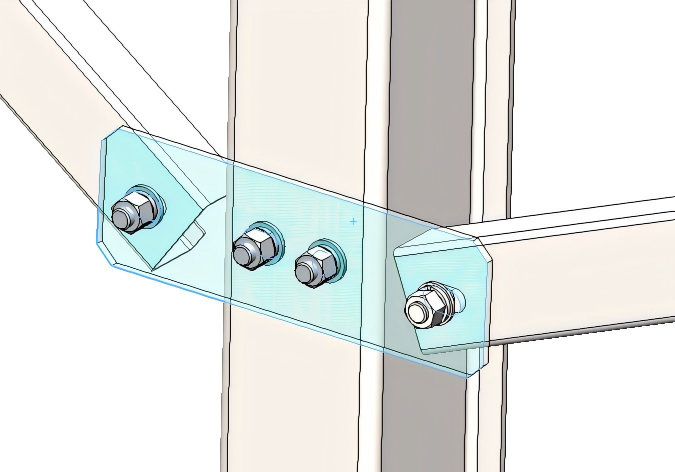

I fori della piastra di collegamento del supporto solare su entrambi i lati sono generalmente disposti a coppie, poiché di solito è necessario fissare alla colonna solo due cavi inclinati. I fori centrali sono generalmente disposti orizzontalmente a coppie o verticalmente a coppie. Sebbene l’orientamento differisca, la distribuzione delle sollecitazioni rimane essenzialmente la stessa. Al giorno d'oggi, i fori sono tipicamente progettati in disposizione verticale per evitare la concentrazione delle sollecitazioni lungo la stessa linea orizzontale, migliorando così la stabilità.

Caratteristiche del progetto

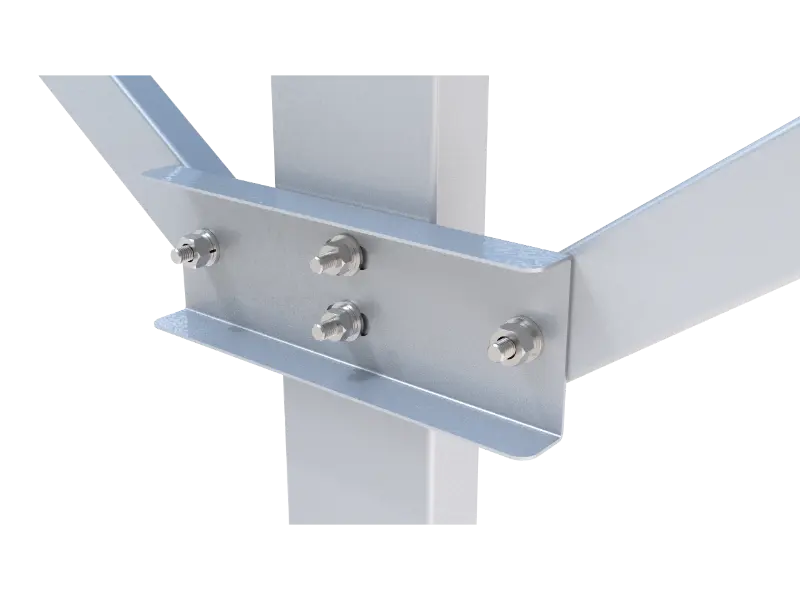

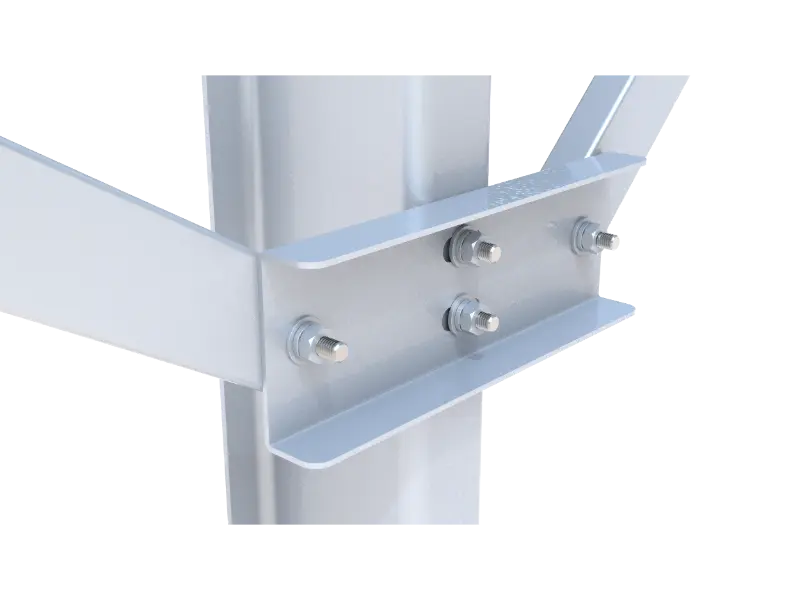

Anche la piastra di collegamento solare Mount ha un design intelligente: i suoi bordi superiore e inferiore sono piegati o piegati. I costruttori usano spesso questa forma in luoghi esposti a forte vento o neve. I bordi piegati sulla piastra di collegamento funzionano proprio come gli angoli rinforzati di una robusta scatola di spedizione. Questo non è solo per l'aspetto; in realtà blocca il metallo in una forma molto più rigida che resiste alla flessione.
