Morsetto per binario solare in acciaio

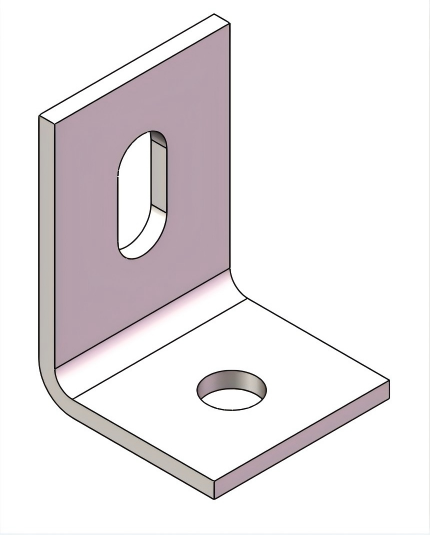

I nuovi clienti possono venire in fabbrica per personalizzare i loro prodotti. Il morsetto per guida solare in acciaio nei sistemi di montaggio solare è un componente di collegamento apparentemente semplice ma di fondamentale importanza. La sua forma tipica è una robusta forma a L ad angolo retto, laminata con precisione o formata a freddo in acciaio di alta qualità. Il design della sezione trasversale trova un equilibrio tra capacità di carico meccanico ed efficienza dei materiali. Questa esclusiva struttura ad angolo retto fornisce rigidità alla flessione in doppia direzione. Un'estremità è fissata saldamente alla traversa principale tramite fori preforati, mentre l'altra estremità sostiene stabilmente la guida longitudinale che sostiene i moduli fotovoltaici.

Installazione e utilizzo

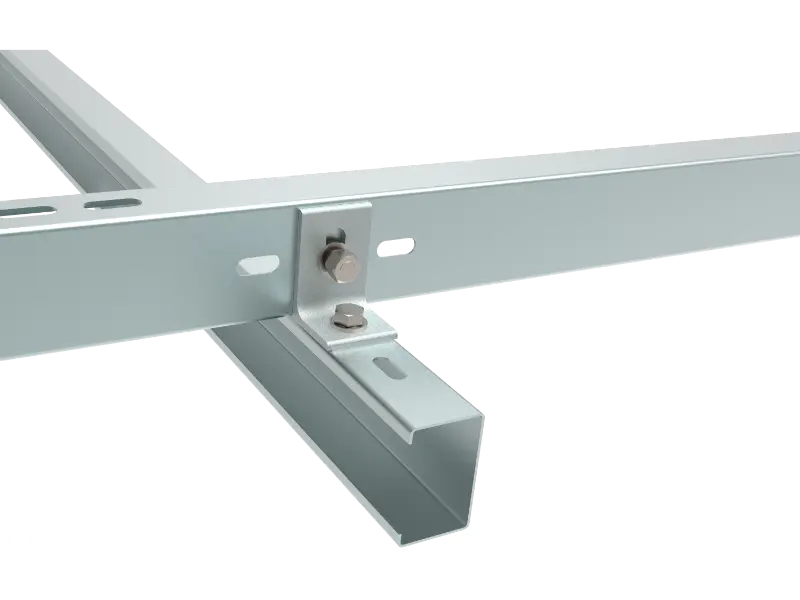

La posizione di installazione del morsetto per binario in acciaio solare è generalmente tra la trave longitudinale della staffa preinstallata e il binario, il che significa che serve a fissare il binario alla trave longitudinale. Pertanto ogni staffa preinstallata deve avere almeno due di questi componenti, il cui numero esatto dipende dal numero di binari della singola staffa preinstallata. Quando il pannello è montato verticalmente, generalmente ne vengono utilizzati quattro; se montati orizzontalmente, vengono generalmente utilizzati quattro o cinque.

Il processo di installazione del morsetto per scaffalature Solar Steel è semplice. Tutti i componenti richiesti includono la staffa stessa e due bulloni M10*30. L'unico strumento necessario è un cacciavite. Per l'installazione, posizionare prima la staffa sulla trave longitudinale e posizionare i bulloni, ma non serrarli ancora. Quindi, posiziona la guida accanto alla staffa e allineala con i fori. Nota: prima di installare la guida devono essere presenti almeno due staffe. Infine, serrare i bulloni per completare l'installazione.

Nota:

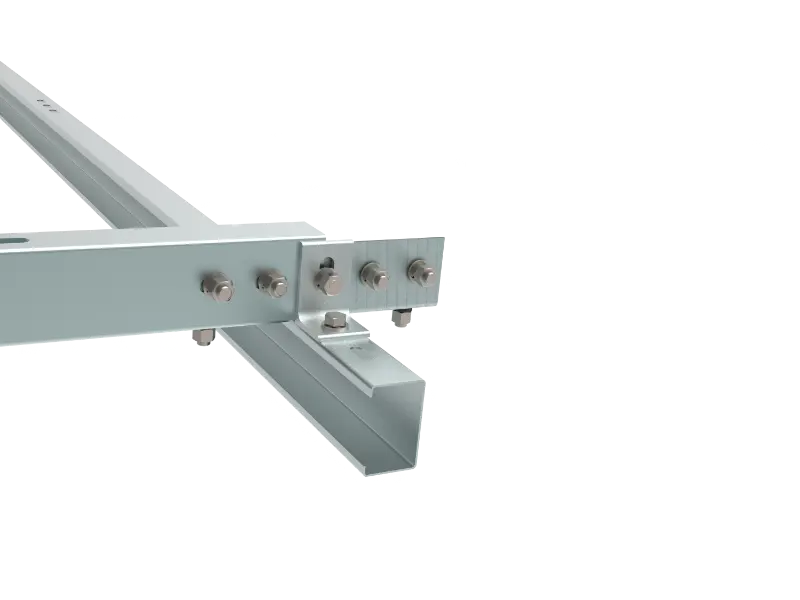

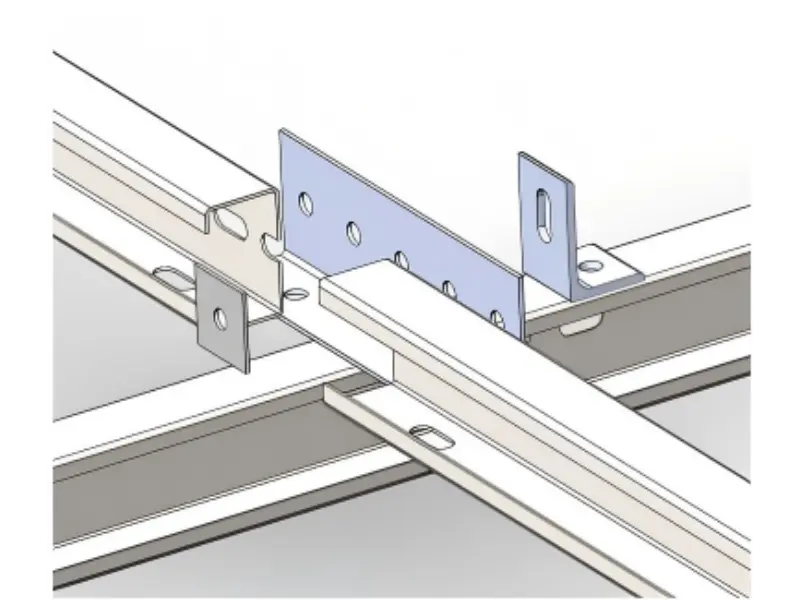

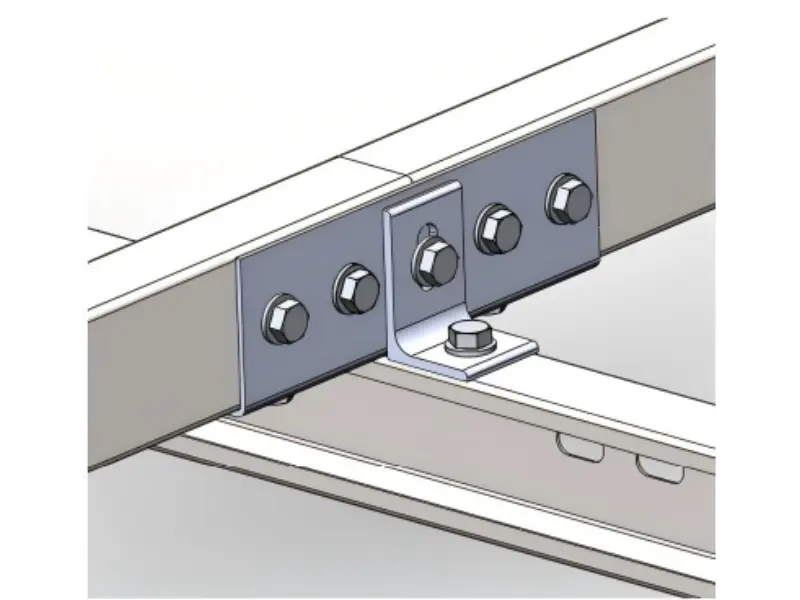

Sebbene il processo di installazione del morsetto per scaffalature solari in acciaio sia semplice, una sezione richiede particolare attenzione: l'installazione del primo e dell'ultimo array. Quando si installano questi due array, questi vengono generalmente montati nei punti di collegamento della guida. Ciò significa che devono essere installati insieme ai connettori del binario, rendendo necessaria l'aggiunta di uno spessore aggiuntivo per fissarli e l'uso di bulloni più lunghi.
