Staffa a Z per il montaggio del pannello solare

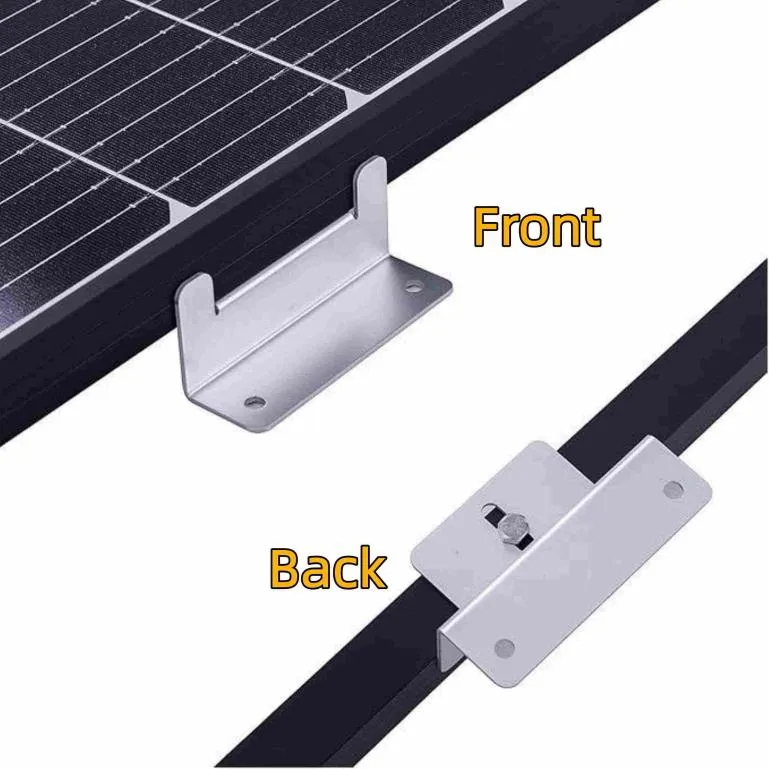

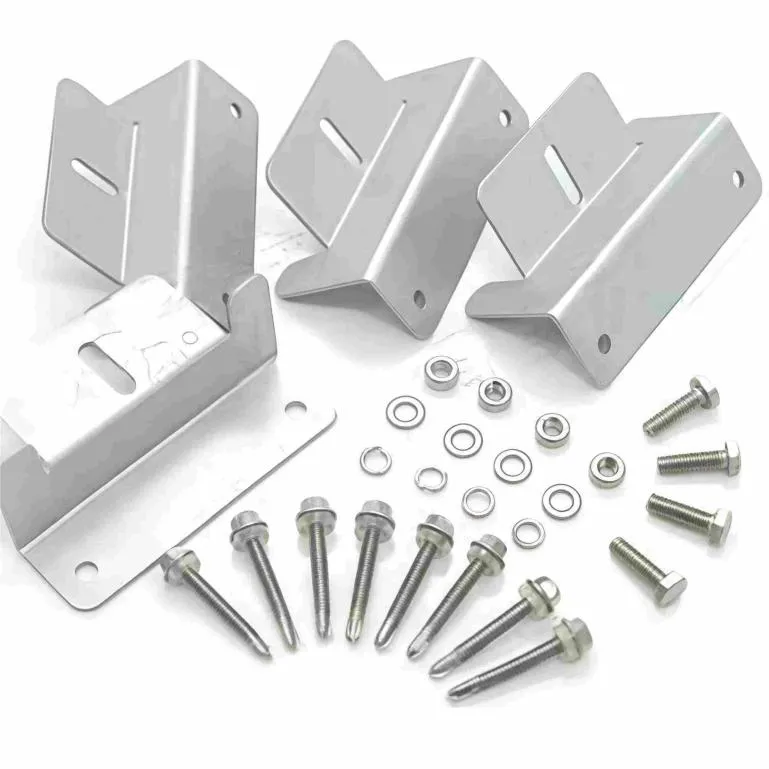

Questa staffa per pannello solare in alluminio con staffa a Z di Xiamen Honor Energy supporta la personalizzazione e la vendita all'ingrosso. A differenza del montaggio su rotaia comune, questa staffa fotovoltaica è fissata direttamente sul tetto di un camper o di un container. La struttura a Z crea uno spazio tra il pannello e la superficie del tetto per il passaggio dei cavi e la dissipazione del calore. Durante l'installazione, viti o bulloni autofilettanti passano attraverso i fori inferiori e si bloccano direttamente sul tetto del veicolo o del container, senza bisogno di binari di montaggio. Per camper e container con tetto piano e capacità di carico limitata, questo metodo riduce il numero di parti e il peso complessivo. Adatto per installatori solari e officine di conversione che desiderano acquistare una soluzione di montaggio senza guide.

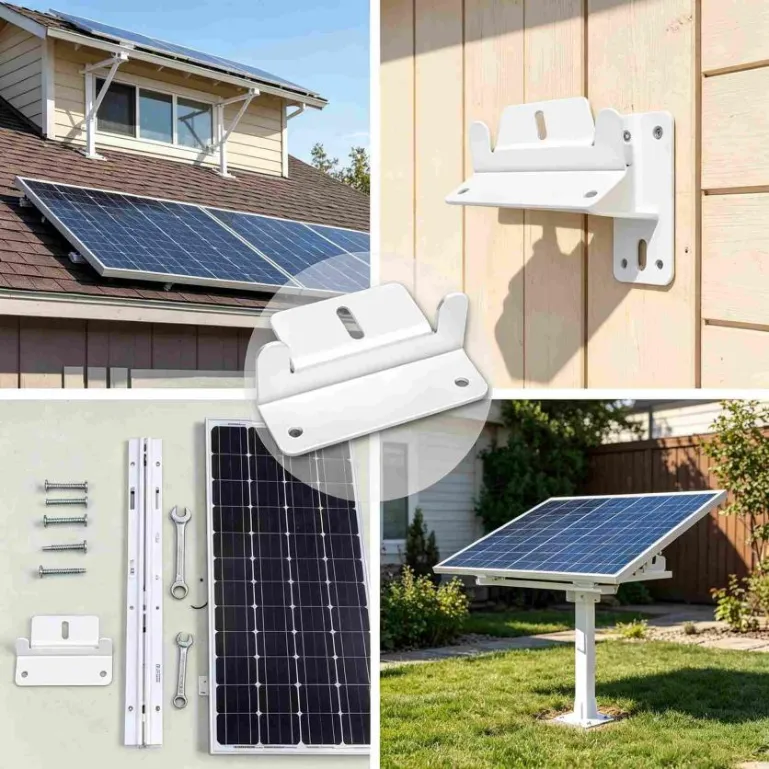

Applicazione

l Tetti per camper: fissati direttamente sul tetto piano per alimentare i sistemi interni.

l Cime dei container di spedizione: per case container o unità mobili di accumulo di energia.

l Veicoli speciali: camper, veicoli tecnici, ecc.

l Edifici temporanei: case prefabbricate, cabine di guardia e altri impianti solari a tetto piano.

Parametri tecnici

Domande frequenti

1. Questa staffa a Z viene avvitata direttamente sul tetto del camper. Come gestisci l'impermeabilizzazione?

La staffa stessa non è impermeabile. Durante l'installazione, applicare del sigillante (come butile o silicone) attorno ai fori delle viti prima di inserire le viti. Si consiglia inoltre di aggiungere una guarnizione o una striscia impermeabile tra la base della staffa e la superficie del tetto, in modo che l'acqua piovana non penetri attraverso i fori. Se il tetto del camper è in fibra di vetro o metallo, pulire accuratamente la superficie prima di applicare il sigillante per una migliore adesione.

2. Senza binari, il montaggio diretto sul tetto di un container è abbastanza robusto?

La capacità di carico dipende da due cose: lo spessore e il materiale del tetto del container e il metodo di fissaggio. Per i contenitori in acciaio standard, il pannello del tetto ha solitamente uno spessore compreso tra 1,6 mm e 2,0 mm. Per i pannelli solari di dimensioni standard è generalmente sufficiente l'uso di viti autofilettanti con sigillante, combinato con la distribuzione della forza su più punti della staffa a Z. Per i tetti in alluminio o fibra di vetro, controllare prima lo spessore del pannello. Se necessario, aggiungere una piastra di supporto all'interno o utilizzare dadi per rivetti per evitare che le viti si stacchino.

3. Cosa succede se il tetto del camper o del container non è perfettamente piatto?

Piccole irregolarità di solito vanno bene. La base della staffa a Z ha una superficie di contatto che può rimanere a filo dopo il serraggio. Tuttavia, se il tetto presenta una curva evidente o punti irregolari, è meglio aggiungere degli spessori sotto la base della staffa o scegliere una staffa in alluminio più spessa (ad esempio 3,0 mm) per ridurre le sollecitazioni irregolari sul pannello dopo l'installazione. Prima di forare, posizionare la staffa sul tetto per verificarne l'adattamento.
